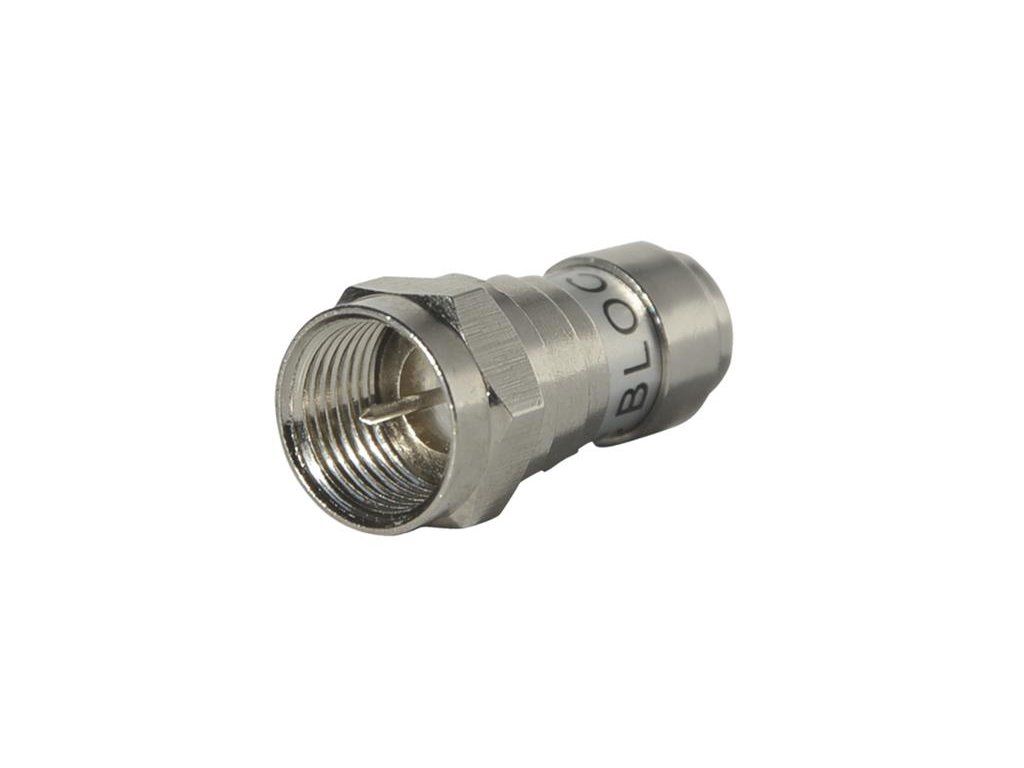

Terminátor F ALCAD RC-110 75 Ω, DC Block

Detailní popis produktu

Terminátor F ALCAD RC-110 75Ohm, DC Block


Terminátor F ALCAD RC-110 75Ohm, DC Block.

Tento terminátor slouží k ukončení nezapojených větví rozbočovačů, odbočovačů a zesilovačů, aby byla dodržena obrazová impedance 75Ω v anténním rozvodu a TV, SAT nebo R signál se od nezapojeného konce neodrážel zpět do rozvodu. Nedodržení tohoto požadavku způsobuje v analogovém systému několikanásobné obrasy obrazu (duchy) a v digitálním systému pokles MER. Oproti terminátoru kat.č. 14411264 navíc odděluje stejnosměrné napájecí napětí před rezistorem 75Ω, takže pokud tento terminátor zapojíme nedopatřením do výstupu, který obsahuje napájecí napětí pro předzesilovač, nedojde ke spálení rezistoru 75Ω.
