Spojovací svorka s páčkou na vodiče 3x0.14-4mm² - GEKO

Detailní popis produktu

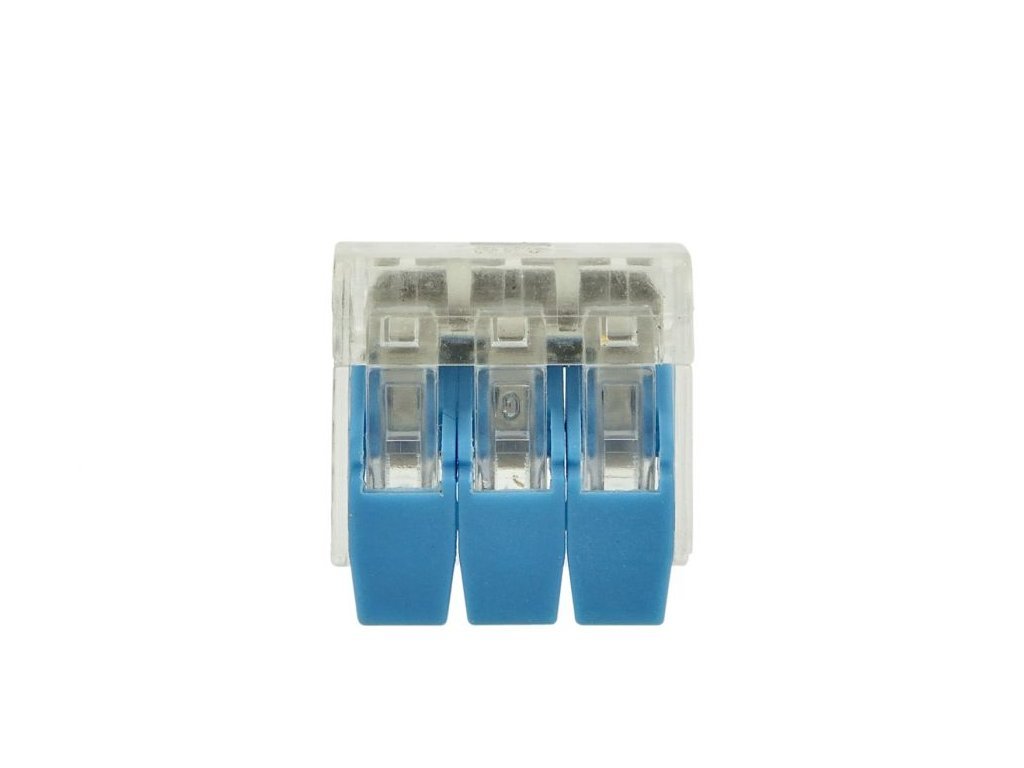

Spojovací svorka s páčkou na vodiče 3x0.14-4mm² - GEKO

Páčková spojovací svorka (rychlospojka) představuje moderní a efektivní řešení pro propojování elektrických vodičů bez nutnosti šroubování. Svorka typu "Wago" patří mezi nejoblíbenější spojovací prvky na trhu díky své jednoduchosti a spolehlivosti.

Hlavní výhody

Bezšroubový systém s páčkovým mechanismem umožňuje rychlou a pohodlnou instalaci vodičů bez potřeby speciálního nářadí. Elektrický kontakt je zajištěn kvalitní pružinou, která garantuje stabilní a trvalé spojení. Kompaktní rozměry 19 x 19 x 10 mm minimalizují nároky na prostor v instalačních krabicích a rozvaděčích.

Konstrukce a funkce

Svorka disponuje třemi svěrnými místy pro propojení vodičů. Průhledné pouzdro umožňuje okamžitou vizuální kontrolu správnosti zapojení a uložení vodičů. Zkušební otvor slouží pro bezpečnou kontrolu napětí bez nutnosti rozpojování. Páčkový mechanismuszajišťuje rychlé i opakované použití - odizolované vodiče lze jednoduše zasunout do svorky a sklopit páčku a naopak vyjmout po odklopení páčky.

Kompatibilita vodičů

Svorka je navržena pro připojení měděných vodičů různých typů:

• lankové vodiče: průřez 0,14 – 4 mm²
• plné a vícedrátové vodiče: průřez 0,2 – 4 mm²

Oblasti použití:

• elektroinstalační a spojovací krabice
• rozvaděče a spínací skříně
• světelná technika a svítidla
• připojení zásuvek a vypínačů
• průmyslové i domácí elektroinstalace

Elektrické parametry

Svorka je uzpůsobena pro jmenovité napětí až 450 V a jmenovitý proud 32 A, což zajišťuje bezpečný provoz ve většině běžných i náročnějších aplikací.

Parametry:

• kód produktu: G03083
• počet svěrných (propojovacích) míst: 3
• jmenovité napětí: 450 V
• jmenovitý proud: 32 A
• průřez plného vodiče: 0,2–4 mm²
• průřez lankového vodiče: 0,14–4 mm²
• rozsah použití: lanka, dráty (plné i vícedrátové)
• materiál vodičů: měď
• zkušební otvor: ano
• balení: 1 ks
• rozměry 19×19×10 mm
