Signální generátor sinus, delta a obdélník 1Hz-1MHz s XR2206 sestavený

Detailní popis produktu

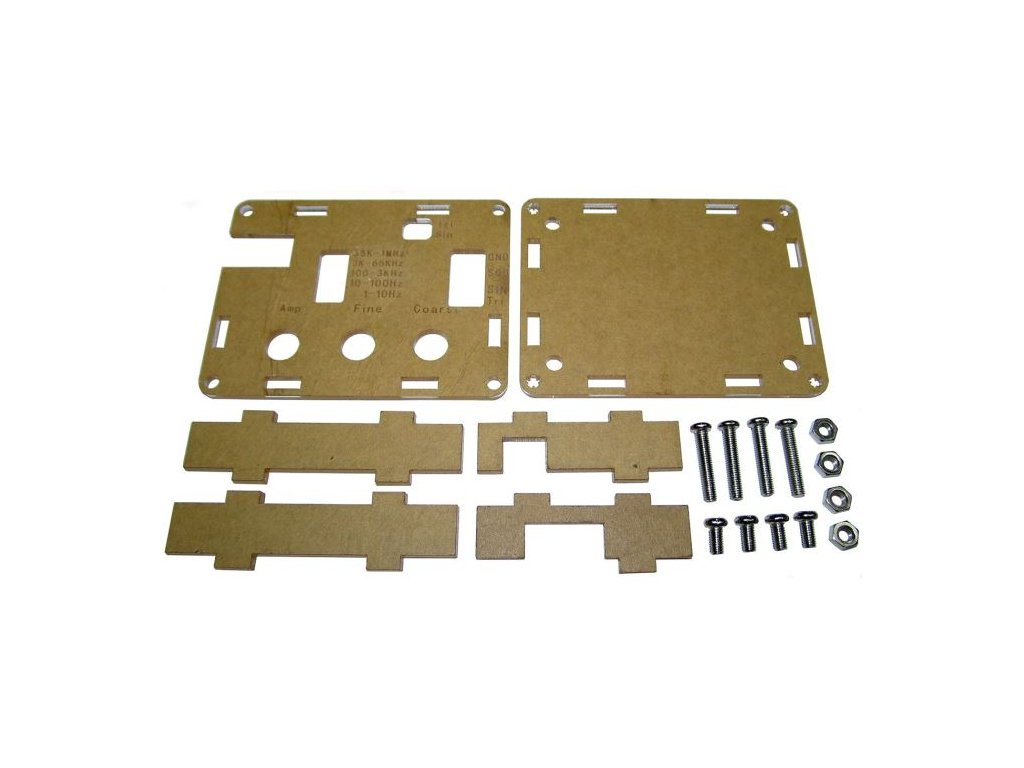

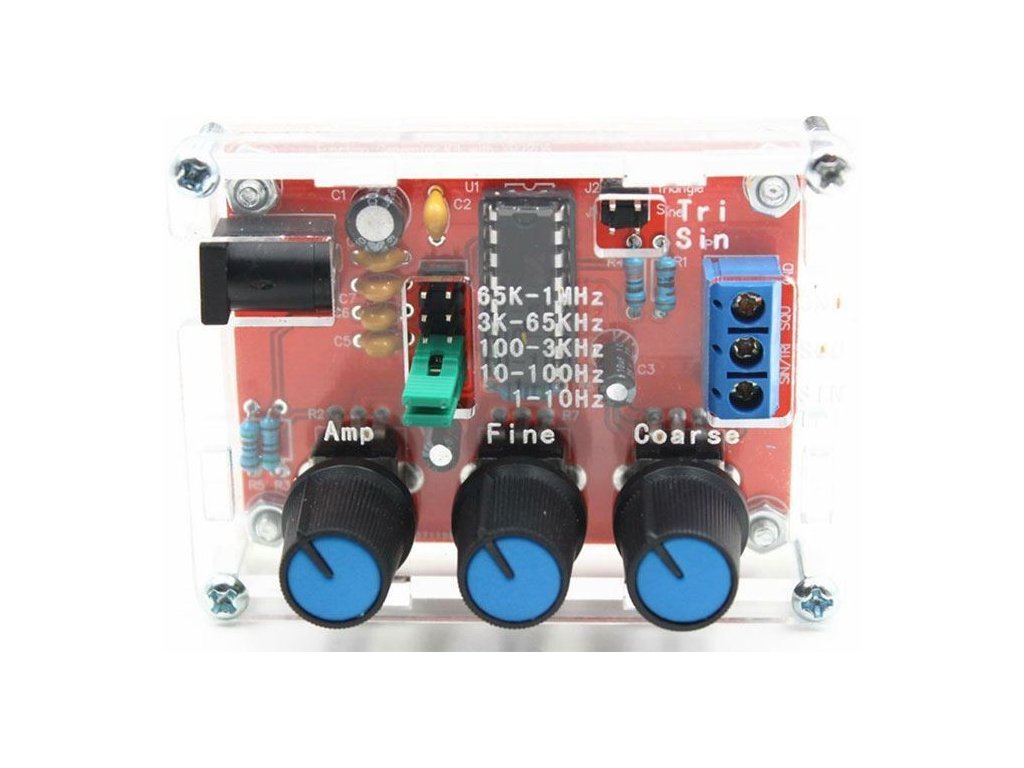

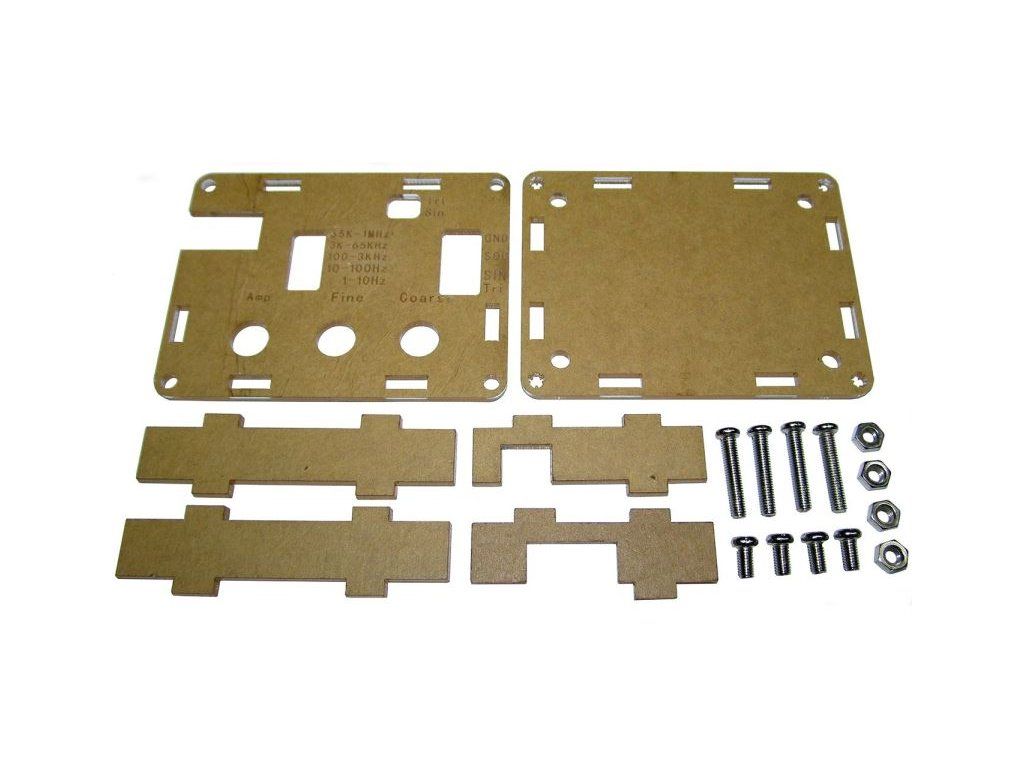

Signální generátor sinus, delta a obdélník 1Hz-1MHz s XR2206 sestavený Modul signálního generátoru sinusového, trojúhelníkového a obdélníkového signálu pro všestranné použití. Opatřená akrylovým obalem.
**Specifikace:**
Napájení 9-12VDC
Frekvence 1Hz-100kHz sinus+trojúhelník
1Hz-1MHz obdélník
Zkreslení: <1% (1kHz)
Impedance: 600ohm
**Sinusový signál:**
Amplituda: 0-3V při napájení 9VDC
Zkreslení: <1% (při 1kHz)
Stabilita signálu: +0.05dB (1Hz - 100kHz)
**Trojúhelníkový signál:**
Amplituda: 0-3V při 9V DC napájení
**Obdelníkový signál:**
Amplituda: 8V (bez zátěže) při 9V DC napájení
Doba náběžné hrany: <50ns (při 1kHz)
Doba sestupné hrany: <30ns (při 1kHz)
Nesymetrie signálu: <5% (při 1kHz)
**Použití:**

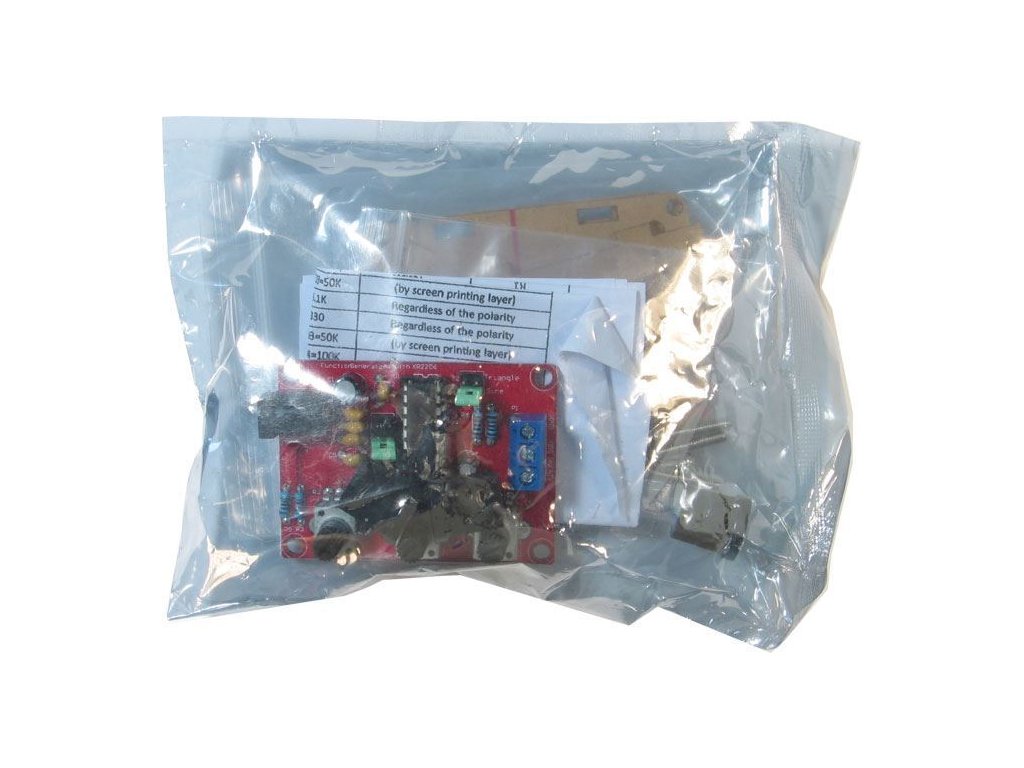

Stavebnice nepotřebuje k oživení žádné měřící přístroje a lze ji používat po osazení DPS součástkami a připojení napájecího napětí 9-12V. Obvod XR2206 vložte do patice až nakonec.

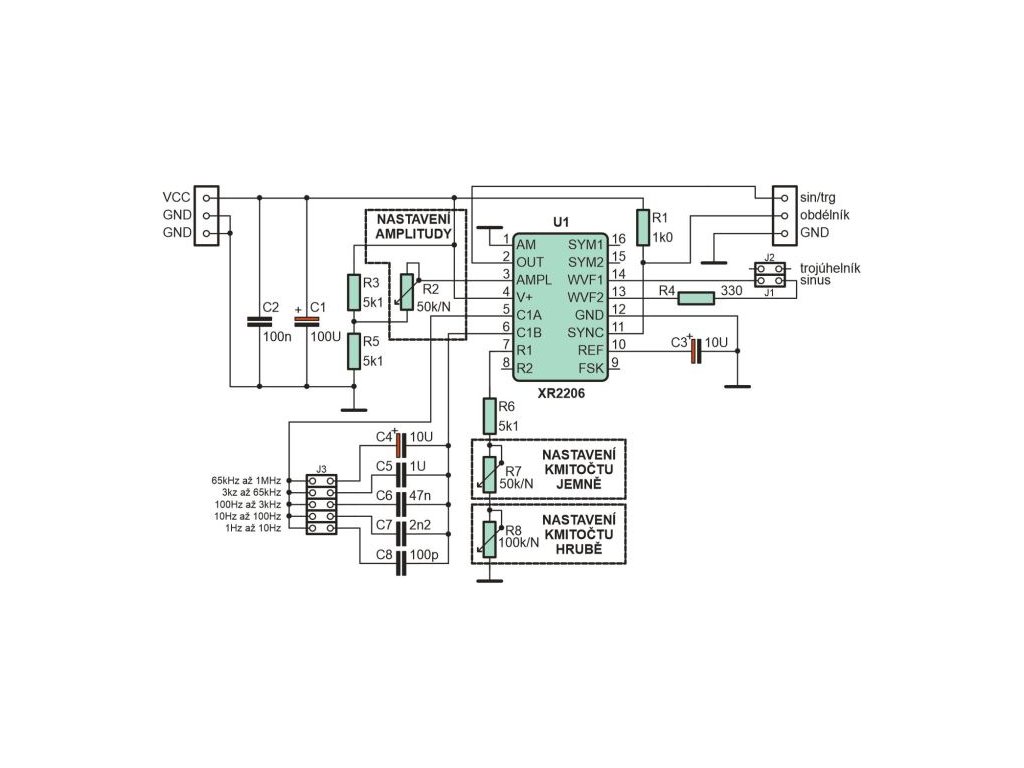

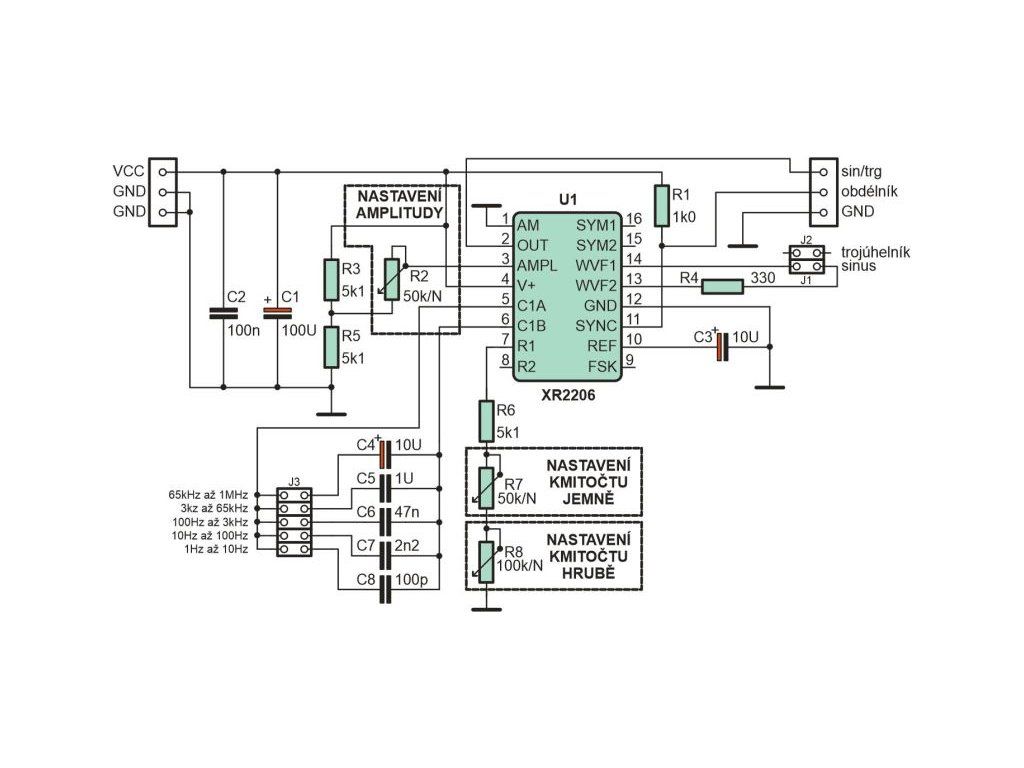

Zkratovací jumper J1 a J2 slouží k volbě kmitočtů a přepínání sin/trojúhelník, potenciometry k nastavení frekvence v rámci zvoleného rozsahu ak nastavení amplitudy.

Manuál k produktu je ke stažení zde
