Signální generátor sinus, delta a obdélník 1Hz-1MHz s XR2206

Detailní popis produktu

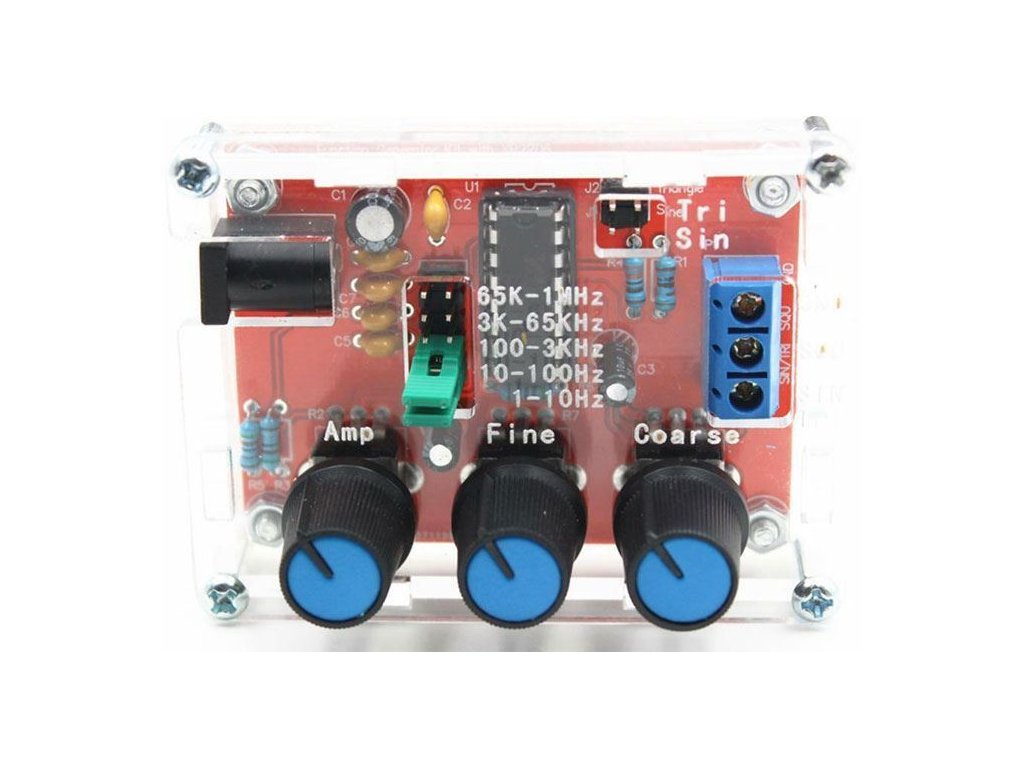

Signální generátor sinus, delta a obdélník 1Hz-1MHz s XR2206 Stavebnice signálního generátoru sinusového, trojúhelníkového a obdélníkového signálu pro všestranné použití. Opatřená akrylovým obalem.

**Specifikace:**
Napájení 9-12VDC
Frekvence 1Hz-100kHz sinus+trojúhelník
1Hz-1MHz obdélník
Zkreslení: <1% (1kHz)
Impedance: 600ohm

**Sinusový signál:**
Amplituda: 0-3V při napájení 9VDC
Zkreslení: <1% (při 1kHz)
Stabilita signálu: +0.05dB (1Hz - 100kHz)

**Trojúhelníkový signál:**
Amplituda: 0-3V při 9V DC napájení

**Obdelníkový signál:**
Amplituda: 8V (bez zátěže) při 9V DC napájení
Doba náběžné hrany: <50ns (při 1kHz)
Doba sestupné hrany: <30ns (při 1kHz)
Nesymetrie signálu: <5% (při 1kHz)

**Použití:**

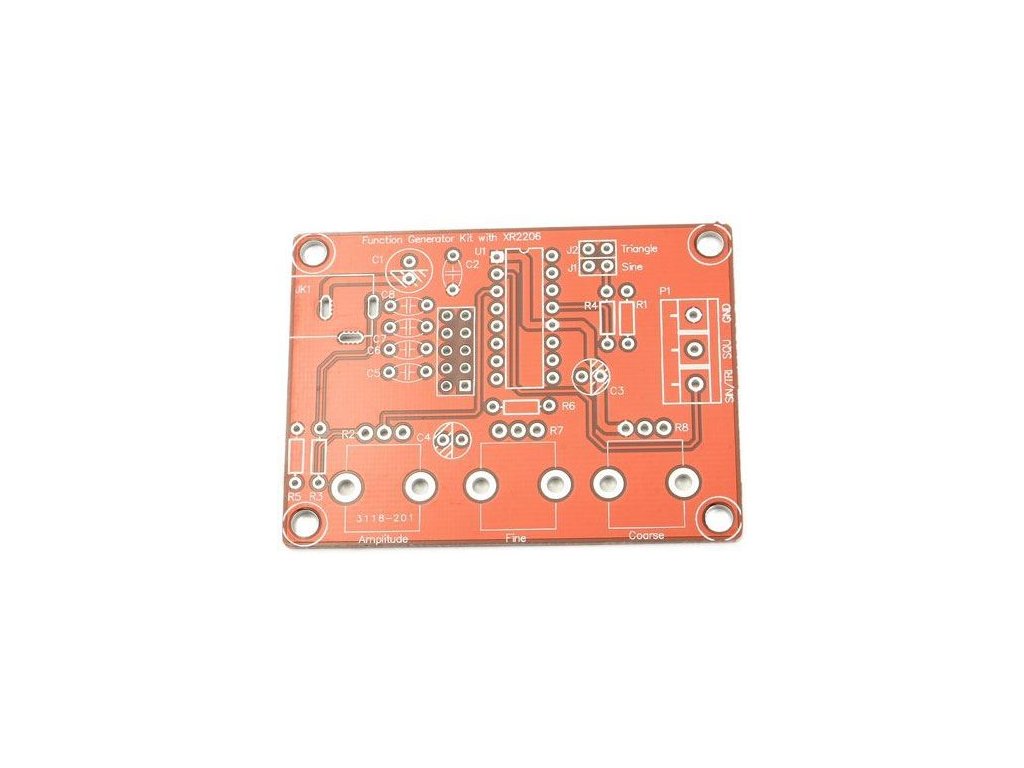

Stavebnice nepotřebuje k oživení žádné měřící přístroje a lze ji používat po osazení DPS součástkami a připojení napájecího napětí 9-12V. Obvod XR2206 vložte do patice až nakonec.

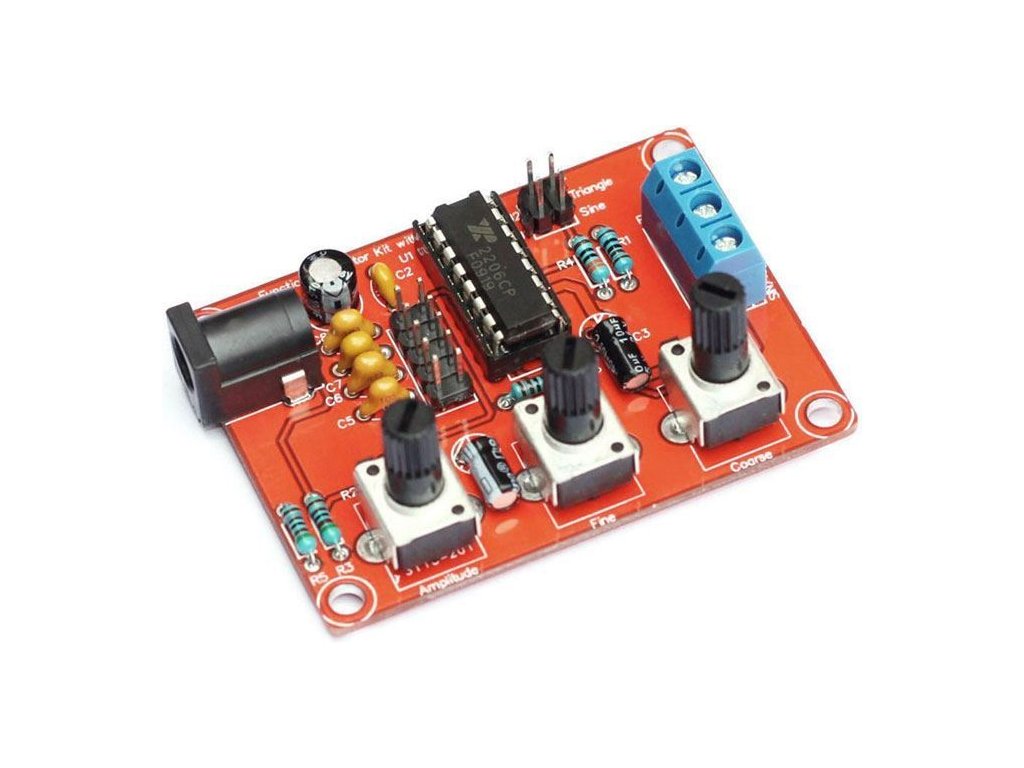

Zkratovací jumper J1 a J2 slouží k volbě kmitočtů a přepínání sin/trojúhelník, potenciometry k nastavení frekvence v rámci zvoleného rozsahu a k nastavení amplitudy.


Manuál k produktu je ke stažení zde
