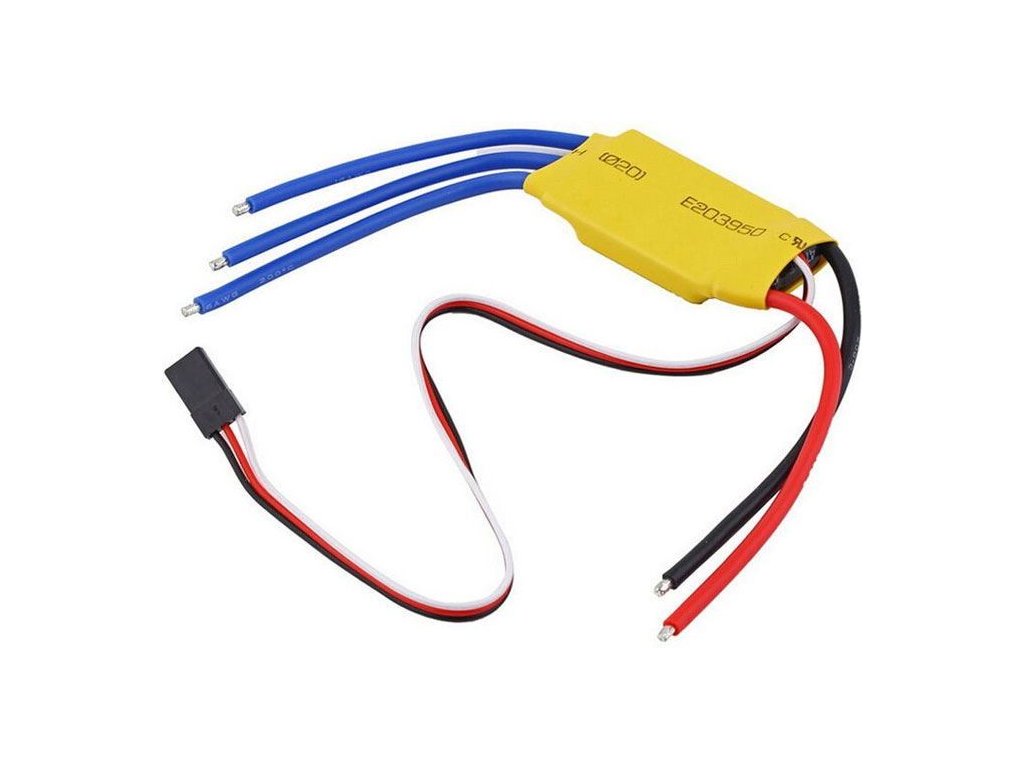

Regulátor otáček pro bezkartáčové motory 20A XXD HW20A

Detailní popis produktu

Regulátor otáček pro bezkartáčové motory 20A XXD HW20A Regulátor určený pro bezkartáčové motory.

**Specifikace:**
Trvalý proud: 20A
Špičkový proud: 30A (méně než 10s)
Brzda: ne
Napájení: 3.7V - 11.1V (2-3 články Li-Pol)
Rozměry: 45 x 29 x 9mm
Hmotnost: 20,5g

BEC lineární: 5V
Proud max.: 2A
Výkon max.: 3W

Pro zvýšení spolehlivosti nedoporučujeme využívat více než 70% uvedených parametrů.
Při pracujícím motoru neodpojujte napájecí napětí. Může dojít k poškození regulátoru napěťovými špičkami.
Regulátor se v provozu zahřívá, musí mít možnost chlazení.

Obvod BEC je tvořen lineárními integrovanými stabilizátory o výstupním napětí 5 V s omezením proudu a teploty. Po překročení parametrů se napětí stabilizátoru sníží tak, aby se nezničil.
Počet serv, která můžeme z obvodu BEC napájet je závislý na napájecím napětí, špičkovém proudovém a efektivním proudovém odběru, způsobu řízení. Rozdíl je mezi klidně poletujícím větroněm a akrobatickým modelem. Nemusí platit, že malé servo odebírá menší proud. Výrobci serv obvykle proudové odběry neuvádějí, když, tak nejvýše efektivní. Jaké jsou proudové odběry námi prodávaných serv se dočtete u jednotlivých typů. Dále si je třeba uvědomit, že moderní přijímače s telemetrií odebírají proud blížící se až 100 mA. Prakticky máme ověřeno, že zcela bezpečně lze při napájení jmenovitým napětím 7,4 V (2 Li-pol) tři mikro až standardní serva.
Při jmenovitém napětí 11,1 V (3 Li-pol) dvě serva. Při překročení proudu se napětí BEC sníží na, pro stabilizátory, bezpečnou úroveň. Z pohledu modeláře se BEC vypne. Stejně tak po překročení výkonového zatížení. Po odstranění problému se napětí opět obnoví. Je to obecná vlastnost všech lineárních obvodů BEC využívajících integrované stabilizátory! U většiny regulátorů s lineárním BEC výrobci uvádějí pouze maximální proud, nikoli maximální výkonové zatížení.

**Upozornění: ** regulátor nedisponuje naprogramovatelnou brzdou.




Manuál k produktu je ke stažení zde
