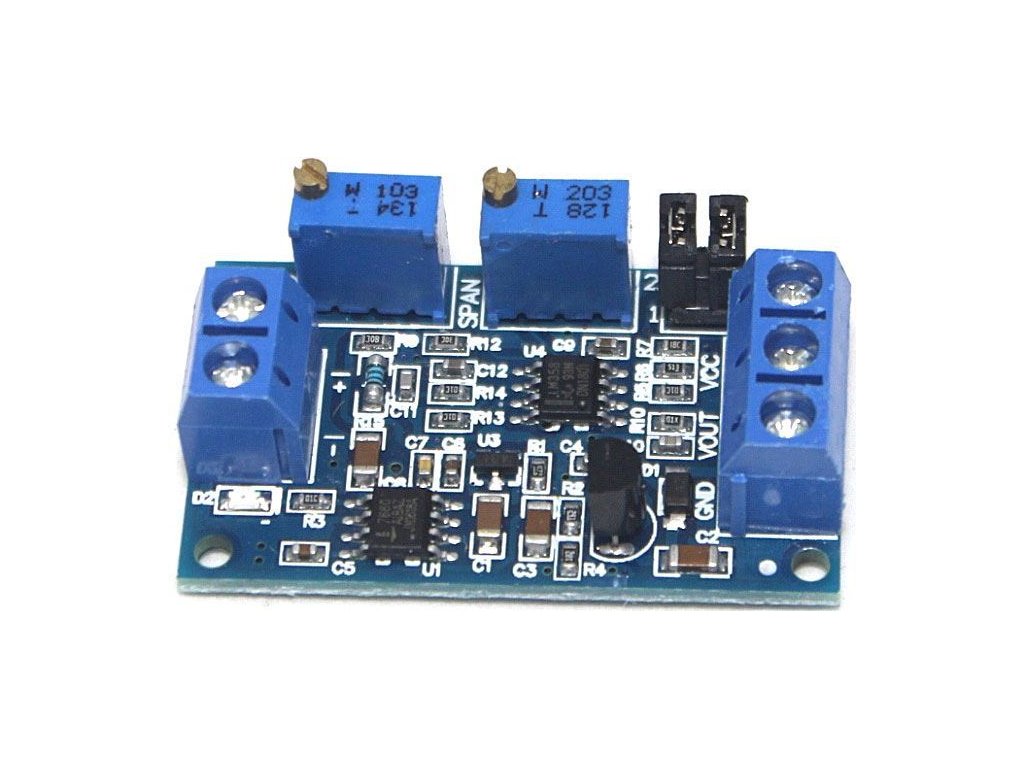

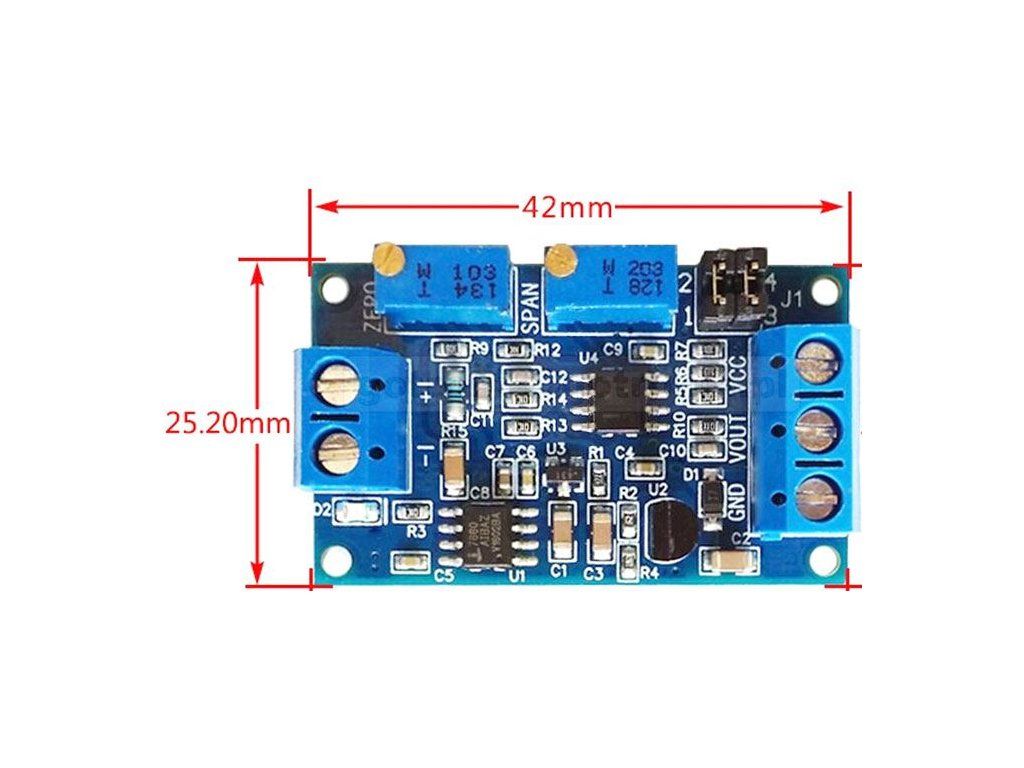

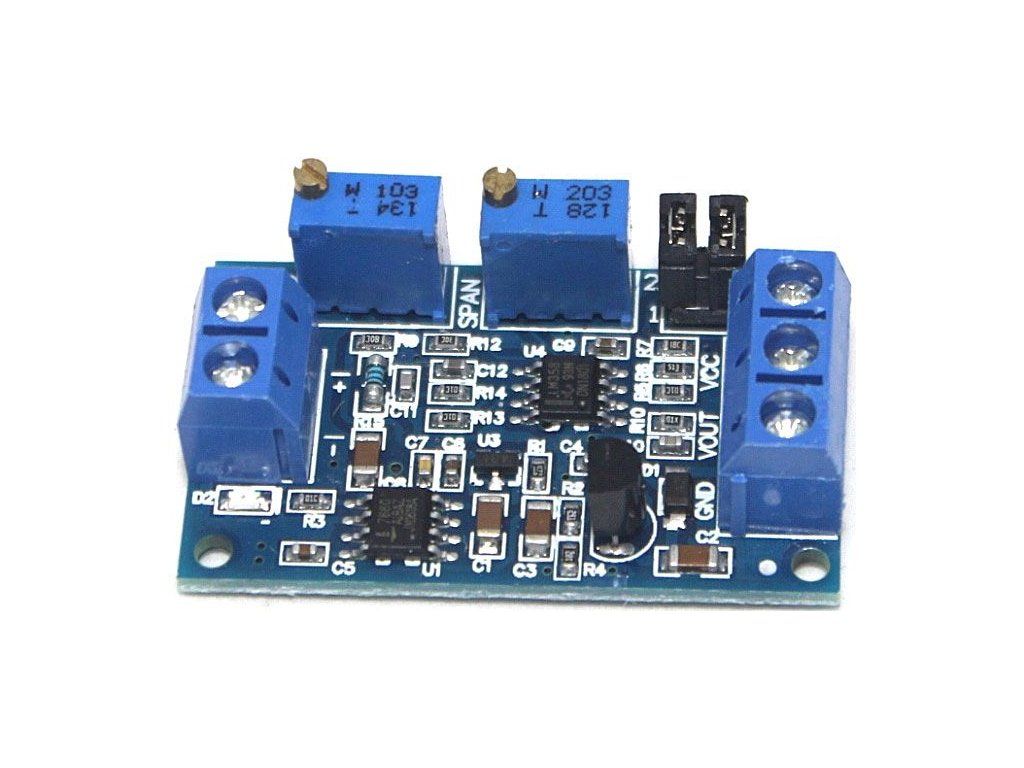

Převodník 0-20mA(4-20mA) / 0-3,3V(0-5V, 0-10V), modul XY-IT0V

Detailní popis produktu

Modul převodníku proudového signálu (proudová smyčka) 0-20mA (4-20mA) na napěťový signál s uživatelsky nastavitelnou hodnotou od 0 do 10V. Změna hodnoty vstupního proudu je úměrná hodnotě výstupního napětí. Může být použit v PLC nebo jiných průmyslových rozhraních.
**Konfigurace propojek:**
**4-20mA:**
rozsah 0-2,5V: J1: 1,2 zkratovaný, 3,4 zkratovaný
rozsah 0-3,3V: J1: 1,2 otevřený, 3,4 otevřený
rozsah 0-5,0V: J1: 1,2 zkratovaný, 3,4 zkratovaný
rozsah 0-10,0V: J1 1,2 zkratováno, 3,4 rozpojeno
**0-20mA:**
rozsah 0-3,3V: J1 1, 2 zkratováno, 3,4 zkratováno
rozsah 0-5,0V: J1 1,2zkratováno, 3,4 zkratováno
rozsah 0-10,0V: J1 1,2 zkratováno, 3,4 rozpojeno

**Návod k použití**
Připojit napájení (minimum 12V pro 10V výstup)
Po zapnutí se rozsvítí LED
Pokud je proudový vstup minimální (0mA nebo 4mA), nastavte trimer ZERO tak, aby výstup Vout byl minimální (0.0V nebo jiné napětí)
Pokud je proudový vstup maximální (20 mA), nastavte trimer SPAN tak, aby výstup Vout bylmaximální (3.3 V nebo 5 V nebo 10 V. 2.5V jen pro vstup 4-20mA)
