Napájecí modul step-down,zdroj symetrického napětí 3,6-30V/±3,3-24V

Detailní popis produktu

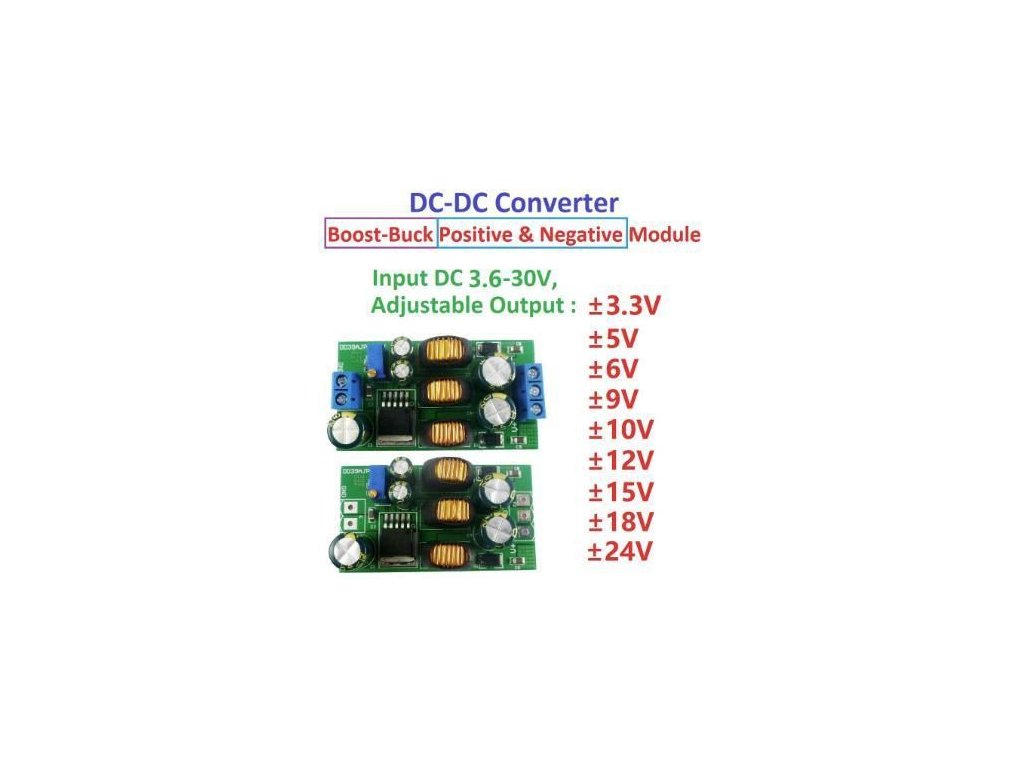

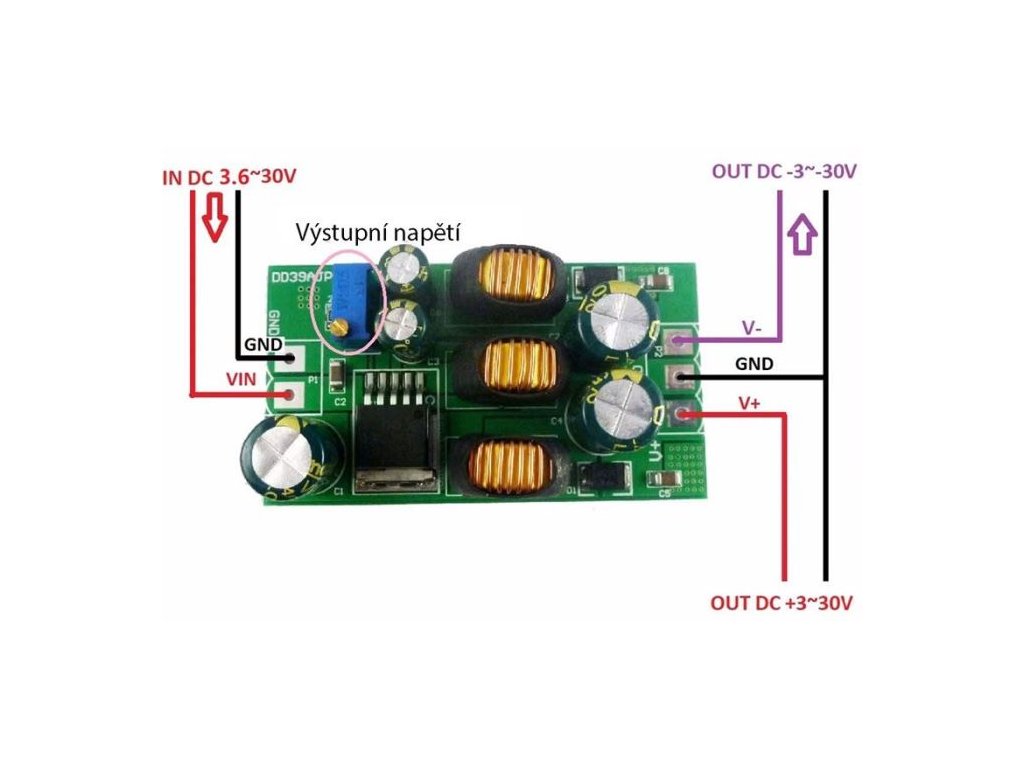

Napájecí modul step-down,zdroj symetrického napětí 3,6-30V/±3,3-24V Impulsní neizolovaný měnič DC-DC z nesymetrického na symetrické napětí.

**Specifikace:**
Vstupní napětí: 3,6-30V
Výstupní napětí: ±3V až ±24V nastavitelné
Max.výstupní výkon: 20W
Spotřebastand-by: 3-4mA
Účinnost konverze: 69-89%
Pracovní frekvence: 180kHz
Provozní teplota: -40 až +85°C
Rozměry: 60x34x15mm

**Poznámka:**
1) Výstupní proud by měl být >±15mA pro dosažení lepší stability. Při menších zátěžích lze vyřešit paralelními zátěžovými rezistory.
2) Zápornou větev výstupního napětí nelze využívat samostatně bez kladné. Naopak lze.
3) Zvýšení kapacity MLCC kondenzátoru až na 10uF snižuje spouštěcí proud
4) Proudové zatížení modulu je popsáno v přiložené tabulce-viz. přiložené obrázky
