Napájecí modul, step-down/up měnič 3,5-12V / 1,2V-24V, modul XY-LUP

Detailní popis produktu

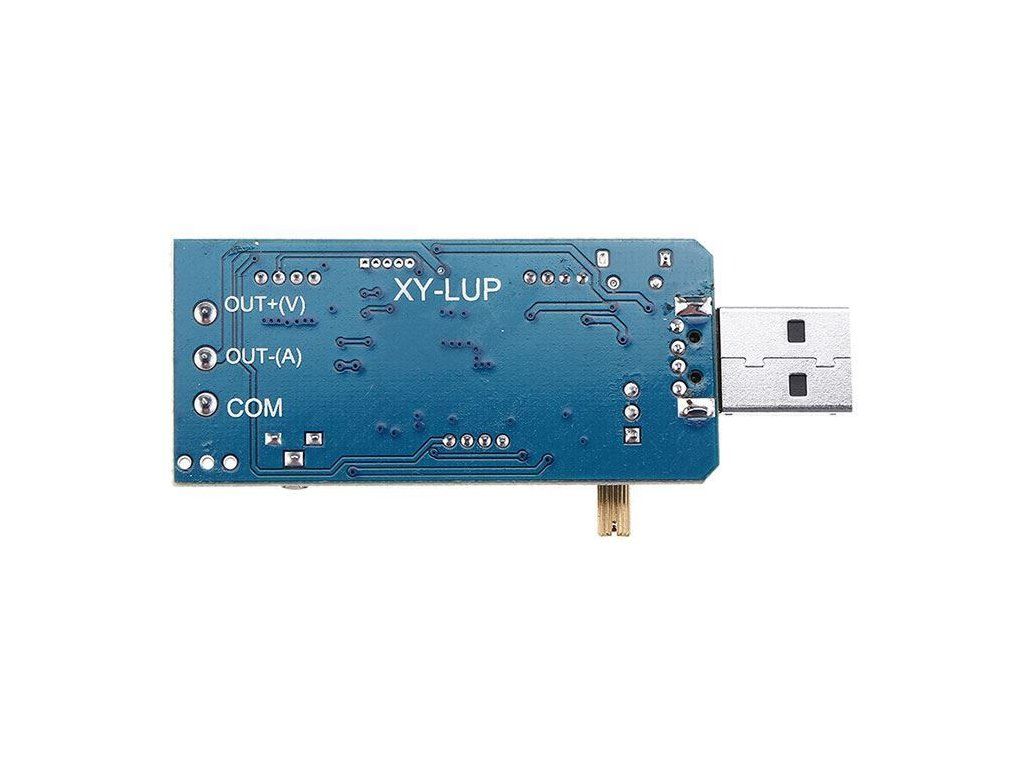

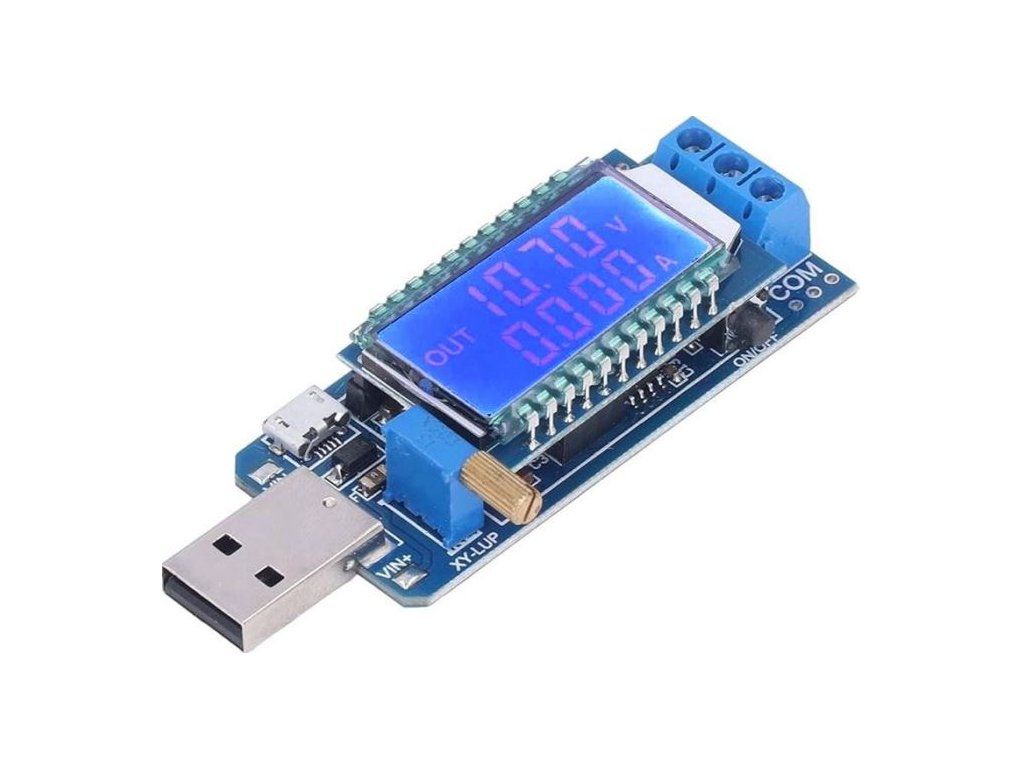

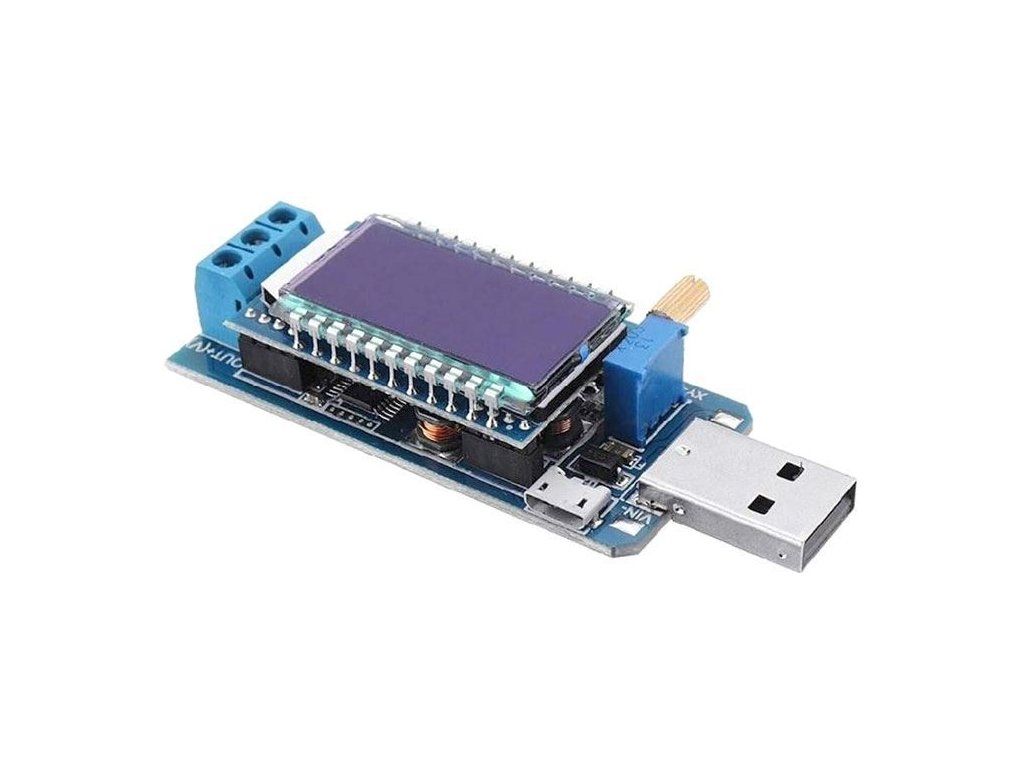

Napájecí modul, step-down/up měnič 3,5-12V / 1,2V-24V, modul XY-LUP XY-LUP je přístroj s integrovaným modulem napájecího zdroje a multifunkčním ampérmetrem napětí. V pracovním režimu „ PER “ lze jej použít jako modul napájecího zdroje. Dokáže převádět DC napětí z 3,5V~12 V na DC 1,2 V~24 V a má výkon 2-3W. V pracovním režimu „ VAH “ lze jej použít jako multifunkční A-V metr k měření napětí, proudu, výkonu, kapacity baterie a doby vybíjení.

**Napájecí zdroj:**
Napájecí napětí: DC 3,5V-12V (možno i z USB)
Výstupní napětí: DC 1,2 V-24 V
Výstupní výkon: max.3W
2W pro výstupní napětí 1,2 ~ 2V DC
3W pro výstupní napětí 2 ~ 20V DC
2,5W pro výstupní napětí 20 ~ 24V DC

**Multifunkční měřící přístroj:**
- Rozsah měřeného napětí: 0~35VDC
- Rozsah měření proudu: 0~3ADC
- Rozsah měření výkonu: 0~110W
- Rozsah měření kapacity baterie: 0~9999Ah
- Doba vybíjení: 0~100 hodin
- Přesnost měření napětí: +/- 0,5%
- Přesnost měření proudu: +/- 1%

**Ostatní parametry:**
- Pracovní teplota: -40°~85°C
- Pracovní vlhkost: 0%~95%REL
- Rozměry: 77 x 33 x 16mm

**Přepínání režimů:**
Výchozí nastavení je v režimu napájení - PER
Pro přepnutí režimu podržte stisknuté tlačítko „ON/OFF“. Přístroj si pamatuje poslední nastavený režimi při přerušení napájení

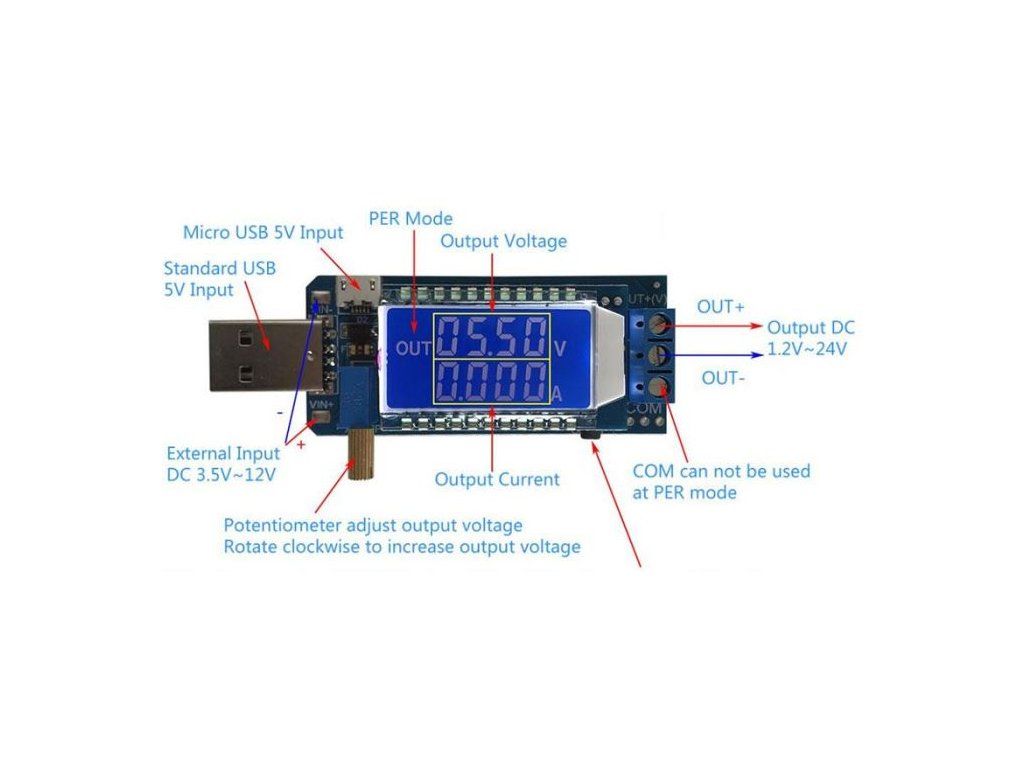

**Režim výstupního výkonu PER:**
Vstup ze standardní USB zásuvky, Micro USB nebo z pinů 'VIN+ / VIN-'
Výstup z 'OUT+' a 'OUT-'.Svorku 'COM' nelze použít v režimu PER.
Otáčením potenciometru lze měnit výstupní napětí
Při práci v režimu PER se zobrazí symbol „OUT“
Krátkým stisknutím tlačítka „ON/OFF“ lze zapnout nebo vypnout výstupní napětí. Při vypnutí se nadispleji zobrazí 0V
Při stisku tlačítka „ON/OFF“ po dobu 2 sekund se přepíná zobrazení displeje na měření proudu a výstupního výkonu na druhém řádku.
Podržte stisknuté tlačítko „ON/OFF“ po dobu 5sekund pro zapnutí nebo vypnutí podsvícení displeje. Modul může normálně dodávat výstupní napětí.
Podržte stisknuté tlačítko „ON/OFF“ po dobu 10 sekund pro přepnutí pracovního režimu PER nebo VAH.
Modul podporuje ochranu proti přetížení. Pokud je překročen jmenovitý výkon, modul automaticky zastaví výstupní napětí a na LCD displeji se zobrazí „OPP“ a začne blikat.
Modul nepodporuje ochranu proti přepólování.

**Režim multifunkčního měření VAH:**
V tomto režimu je modul napájen z USB nebo pinů VIN+ / VIN-
**Měření napětí:** Svorky „V“ a „COM“ se používají k měření napětí měřeného zařízení.
**Měření proudu:** Svorky „A“ a „COM“ se používají k měření měřeného proudu zařízení.
-Krátkým stisknutím tlačítka „ON/OFF“ přepnete zobrazení naměřeného napětí, proudu, výkonu a času. Také lze měřit kapacitu baterie a dobu vybíjení baterie, pokud je připojena baterie.
-Podržte stisknuté tlačítko „ON/OFF“ po dobu 5 sekund pro zapnutí nebo vypnutí podsvícení displeje. Modul může normálně dodávat výstupní napětí.
-Potenciometr není v režimu VAH k dispozici.

**Kalibrace napětí/proudu:**
**Kalibrace napětí:** Před zapnutím napájení držte stisknuté tlačítko „ON/OFF“ a poté jejzapněte a uvolněte. Po 5 sekundách se automaticky přepne do kalibračního režimu. Zobrazení napětí bude blikat. Krátkým stisknutím tlačítka upravíte kalibrační napětí. Rozsah nastavení je -0,2 V ~ 0,2V. Do režimu kalibrace proudu vstoupíte podržením tlačítka po dobu 2 sekund.
**Kalibrace proudu:** Pokud po kalibraci napětí podržíte tlačítko stisknuté 2 sekundy, vstoupíte do režimu kalibrace proudu. Zobrazení proudu bude blikat. Krátkým stisknutím tlačítka upravíte kalibrační napětí. Rozsah nastavení je -0,02 A ~ 0,02 A. Pokud tlačítko podržíte stisknuté 5 sekund, automaticky se uloží parametry a vrátíte se do normálního zobrazení.
-Uživatel musí korekci opakovat několikrát. Pokud chyba napětí (proudu) přesáhne 0,2 V (0,02 A).
**Příklad:**
Změna z 12V na 12,5V:
První kalibrace: Změňte 12V na 12,2V
Druhá kalibrace: Změňte 12,2 V na 12,4 V
Třetí kalibrace: Změňte 12,4 V na 12,5 V

Specifikace k produktu je ke stažení zde
