Modul proudového transformátoru ZMCT103C 5A/AC

Detailní popis produktu

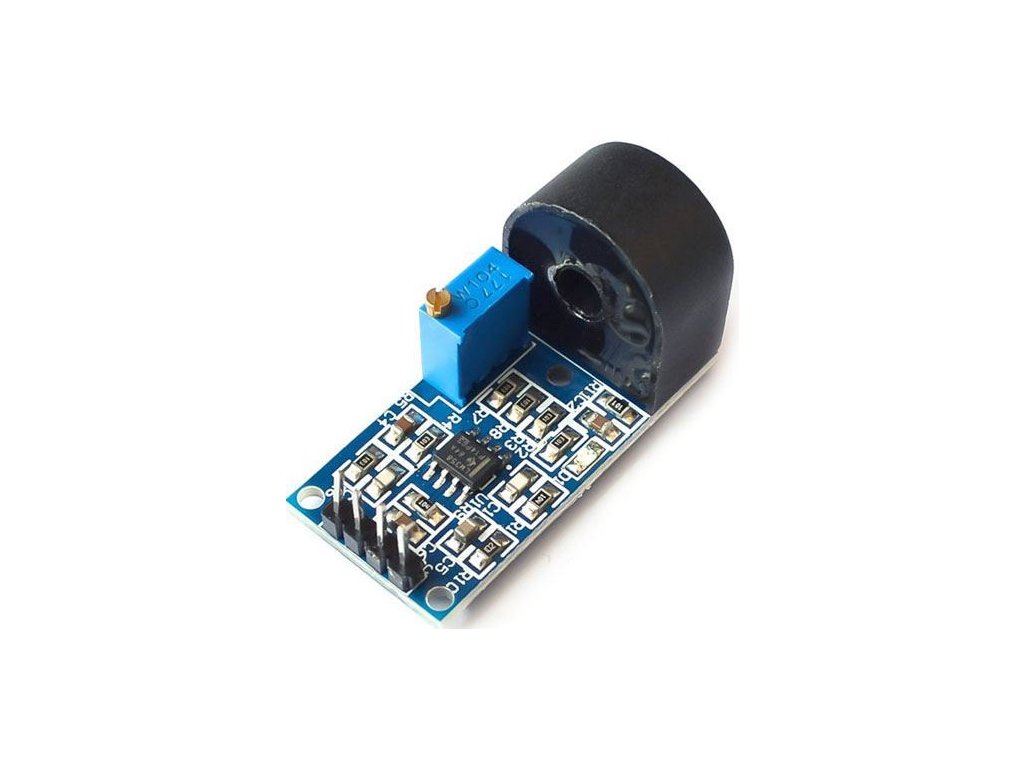

Modul snímače proudu ZMCT103C umožňuje přesné bezkontaktní měření střídavého proudu provlečením vodiče otvorem proudového transformátoru.
Operační zesilovač LM358 zesiluje naměřený proud, kdy odběr1A odpovídá výstupnímu napětí 1V.
Přesné napětí na výstupu se nastavuje pomocí víceotáčkového trimru při kalibraci pomocí externího etalonového AC ampérmetru.
Umožňuje měřit proudy přibližně od 10mA do 5A.


**Specifikace:**
Modul: ZMCT103C
Napájení: 3V ~ 5V DC
Odběr: max. 5mA (5V)
Měřený proud: 0.01A ~ 5A
Výstup: 1V/1A (nutno přesně donastavit při kalibraci)
Dielektrická pevnost: 3kV/AC/1mA/1s (ZMCT103C)
Frekvenční rozsah: 50/60Hz
Linerita: 0.1% (ZMCT103C)
DC Resistance: 150? (20°C)
Přesnost: <1.5%
Pracovní teplota: -40 ~ 75°C
Průměr otvoru v cívce: 5mm
Rozměry: 38 x 18.5mm

**Zapojení:**
GND - pól
GND - pól
OUT - výstup
VCC - napájení (+5V)
