Modul 4x relé ESP8266 s wifi modulem ESP-12F,napájení 90-250VAC

Detailní popis produktu

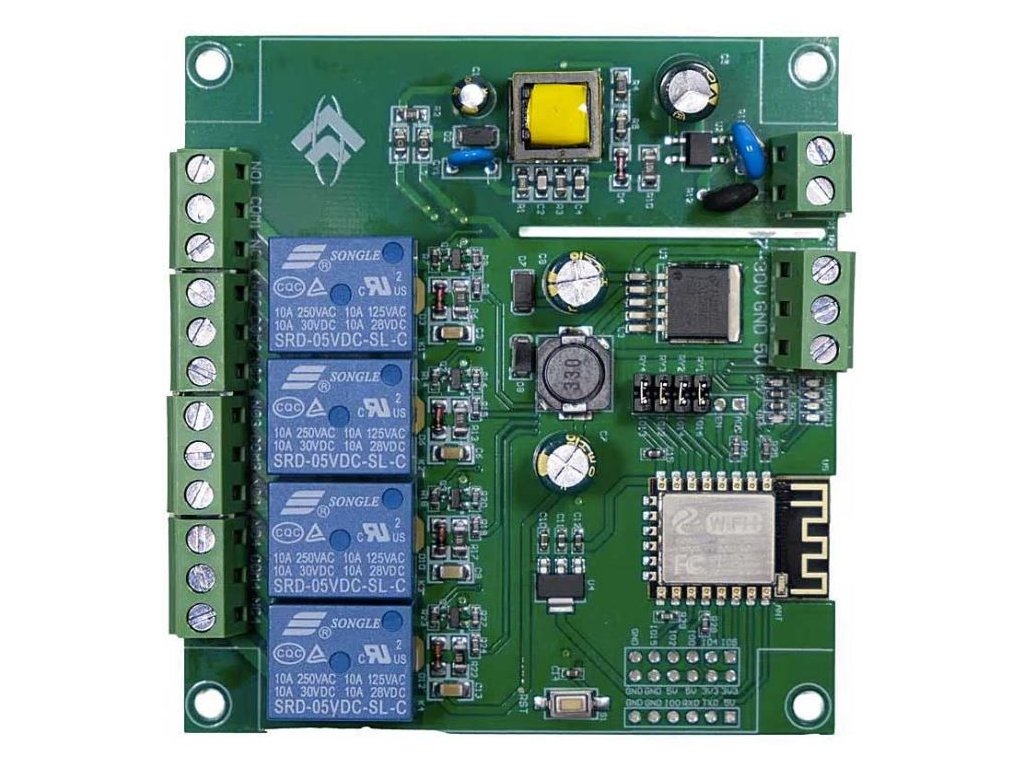

Modul 4x relé ESP8266 s wifi modulem ESP-12F,napájení 90-250VAC Reléový modul založený na ESP8266 s wifi ESP12F má následující možnosti:
**- 4 nezávislé reléové kanály s kontakty 250VAC/10A** (nebo 30V na pinech D0,D5, D6, D7) Ve výchozím nastavení se předpokládá použití pinů D0, D5, D6a D7 ESP8266 k ovládání relé pomocí dodaných propojek. Jednotlivá relé však lze připojit na libovolné dostupné digitální piny D0-D8. Stále zůstane šest nevyužitých pinů, kterélze využít k vylepšení možností modulu. lze přidat standardní 0,96” TFT displej nebo jakýkoli standardní vstup nebo speciální senzor , který vyžaduje pouze minimální dodatečnou montáž a kabeláž.
**- 3 možnosti napájení na svorkovnici:**
5VDC, 7-30VDC (doporučeno do 12V), 90-250VAC indikační LED pro napájení
**-Všechny ESP8266 GPIO jsou přístupné přes otvory PCB.**

**Specifikace:**
1.Integrovaný WiFi modul ESP-12F, kapacita 4M Byte Flash
2. I/O port modulu WiFi a port pro stahování programu UART jsou všechny vyvedeny pro usnadnění sekundárního vývoje
3. Integrovaný modul spínaného zdroje AC-DC
4. Tlačítko resetování RST modulu WiFi
5. ESP-12F podporuje použití Eclipse/Arduino IDE a dalších vývojových nástrojů a poskytuje referenční programy pod vývojovým prostředím Arduino
6. Integrované 5V relé pro ovládání zátěže v rámci AC 250V/DC30V
7. Integrovaný indikátor napájení, 1 programovatelná LED a indikátor sepnutí relé

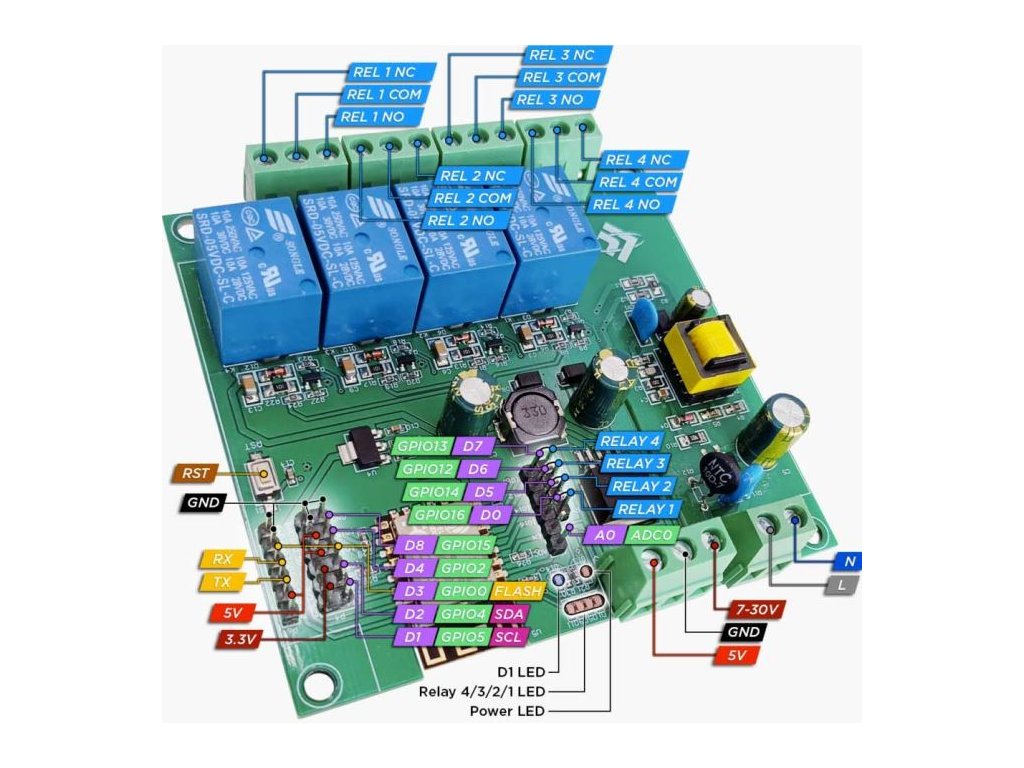

**Popis svorek, pinů a rozhraní:**
1, L,N: Napájení AC90-250V (spínaný zdroj)
2. VCC, GND: napájení DC7-30V (doporučeno max.12V);
3, resetovací tlačítko ESP8266;
4, port pro stahování programu UART: GND, RX, TX, 5V ESP8266 jsou připojeny k GND, TX, RX, 5V externího modulu sériového portu TTL, I00 musí být při stahování připojen k GND a poté odpojte I00 a GND po dokončení připojení;
5, port vývodu hlavičky pinů GPI0;
6, Reléový výstup: kontakty NO, COM, NC 250VAC, 30VDC 10A
7, LED indikátor napájení;
8, Programovatelná LED;
9, LED indikátor relé: svítí, když je sepnuté.

více info např.na https://ayatec.eu/introducing-the-esp12f-x4-relay-module/
