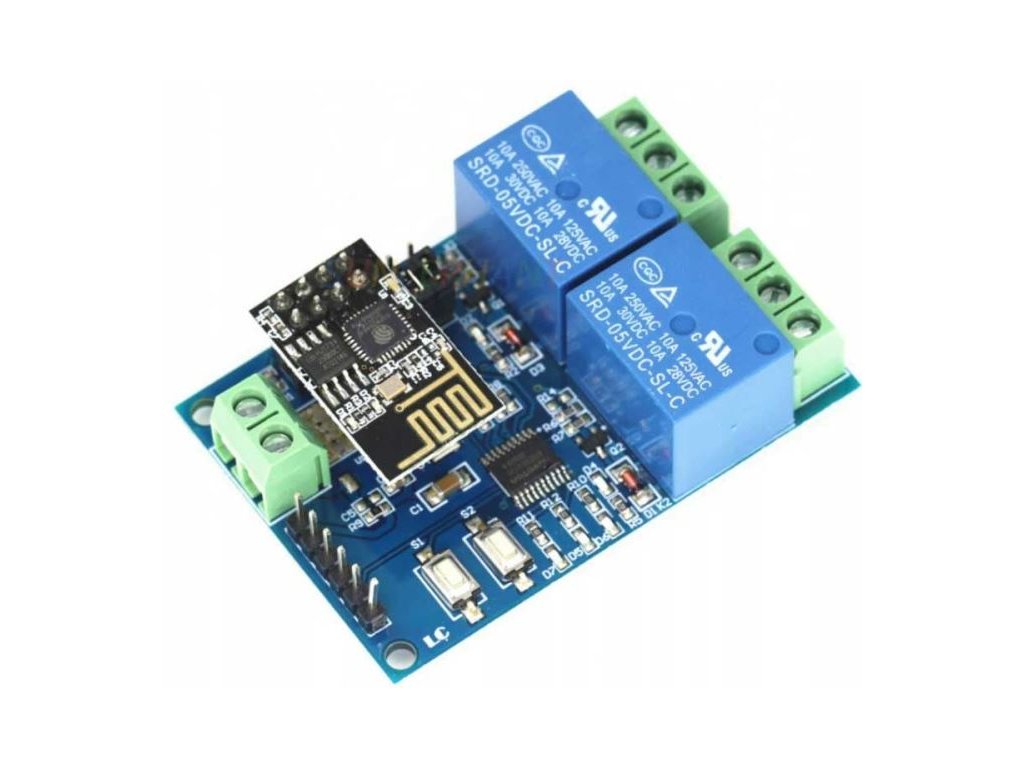

Modul 2x relé ESP8266 s wifi modulem ESP-01, napájení 8-30V

Detailní popis produktu

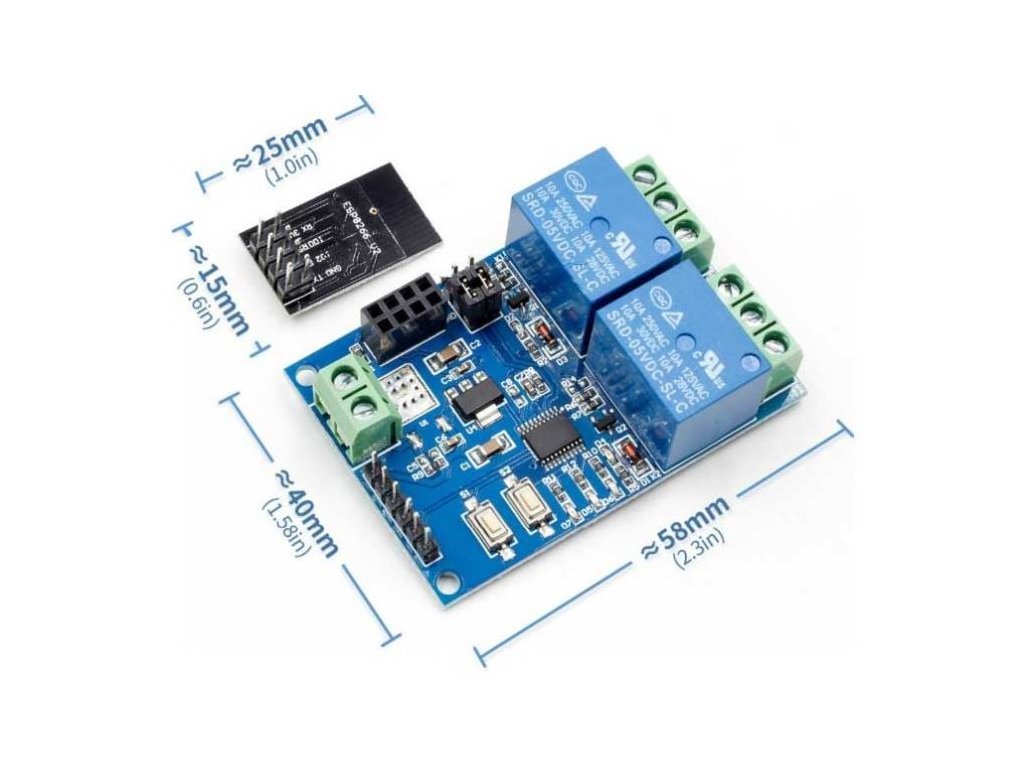

Modul 2x relé ESP8266 s wifi modulem ESP-01, napájení 8-30V Modul pro bezdrátové ovládání relé pomocí sítě wifi. Násuvný wifi modul je typu ESP-01. Ovládat lze bezdrátově v místní síti pouze jednoduchým konfiguračním procesem pomocí aplikace mobilního telefonu.
**Funkce a vlastnosti:**
Integrovaný modul N76E003 / STM8S003 a ESP-01 wifi
**Dva možné režimy:**
**1)** přímé propojení mobilního telefonu a sítě wifi
**2)** mobilní telefon a modul wifi mají společný router
**Další funkce:** reléový modul USB při odpojení ESP-01
Přenosová vzdálenost:
(1) V otevřeném prostředí je maximální přenosová vzdálenost 100 m, pokud mobilní telefon přenáší přímo modul wifi;
(2) když je wifi modul a mobilní telefon na stejném routeru, přenosová vzdálenost závisí na intenzitě signálu routeru;
Ke konfiguraci hesla modulu ESP-8266 pomocí aplikace použijte technologii Smartconfig ESP01
rozhraní UART a rozhraní pro stahování programu STM8 SWIM
**pouze pro telefony Android, nevhodný pro Apple**

**Popis:**

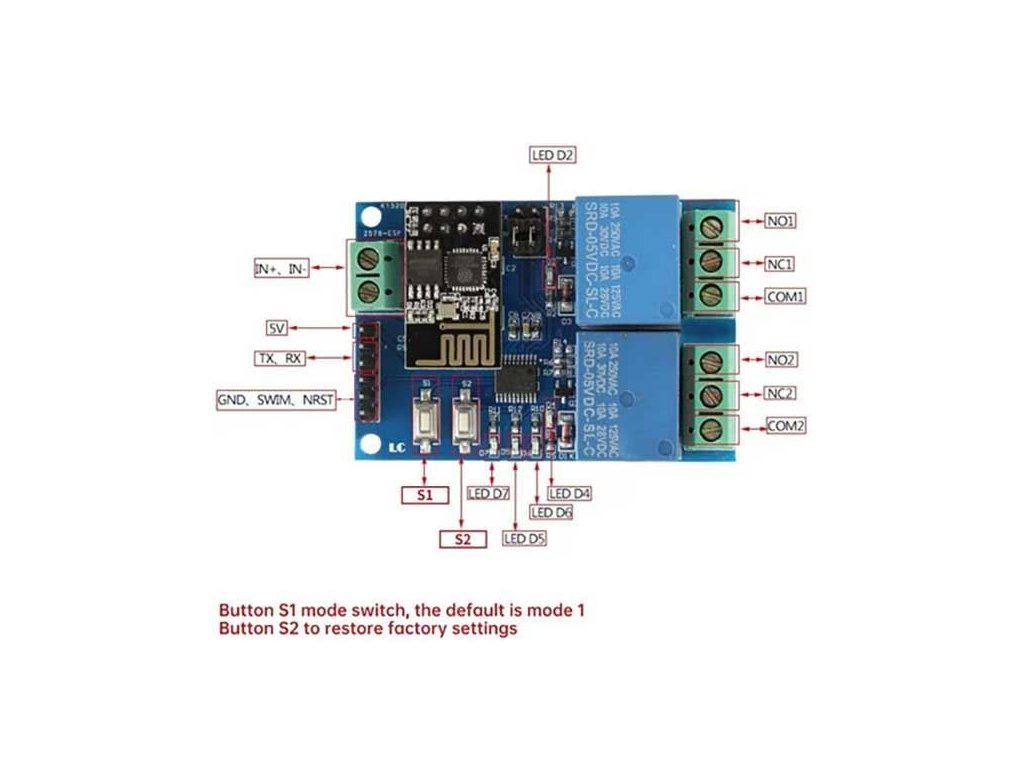

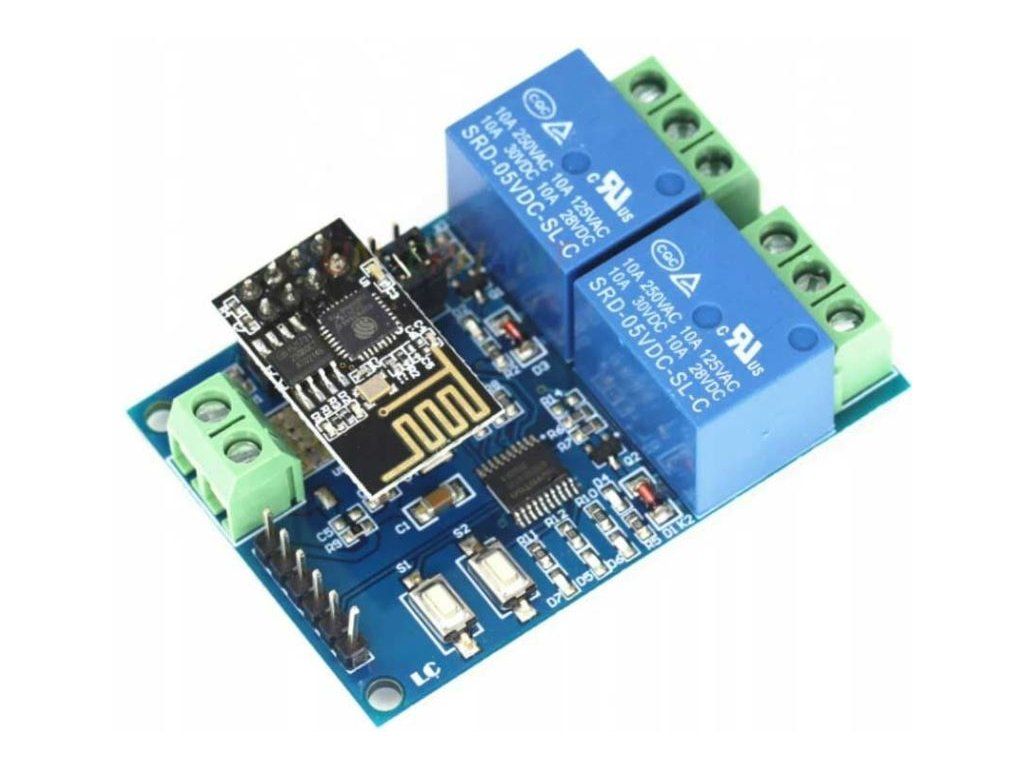

**IN+, IN-:** svorky pro napájení (12V)
**TX, RX:** Piny sériového portu UART;
**5V(12V), GND, SWIM, NRST:** Porty pro stažení programu mikrokontroléru STM8S
**Tlačítko S1:** přepínač režimu, výchozí je režim 1
**Tlačítko S2:** Obnovenítovárního nastavení
**LED D2 a D4** (červené světlo): indikátor činnosti relé, svítí při otevření
**LED D7** (červené světlo): Indikátor režimu 1
**LED D5** (modré světlo): indikátor režimu 2
**LED D6** (zelené světlo): indikátor provozního stavu, popsaný následovně:
**1)** Když je vypnutý, znamená to, že se jedná o automatickou konfiguraci nebo ztrácí spojení s routerem;
**2)** Když bliká při 0,5 s, znamená to čekání, až aplikace nastaví WIFI účet pro modul ESP-01A heslo;
**3)** Když 2S pomalu bliká, znamená to, že konfigurace je dokončena, čeká se na navázání TCP spojení s mobilním telefonem;
**4)** Trvalé svícení indikuje úspěšné navázání TCP spojení s mobilním telefonem.
Dvě vyhrazené propojky: zasuňte je prosím na spodní konec (tj. RX připojený k RX1, TX připojený k TX1) během normálního používání, pokud chcete použít modul sériového portu USB na TTL k ladění modulu ESP-01, vložte jej nahoru (jinak může docházet k rušení).

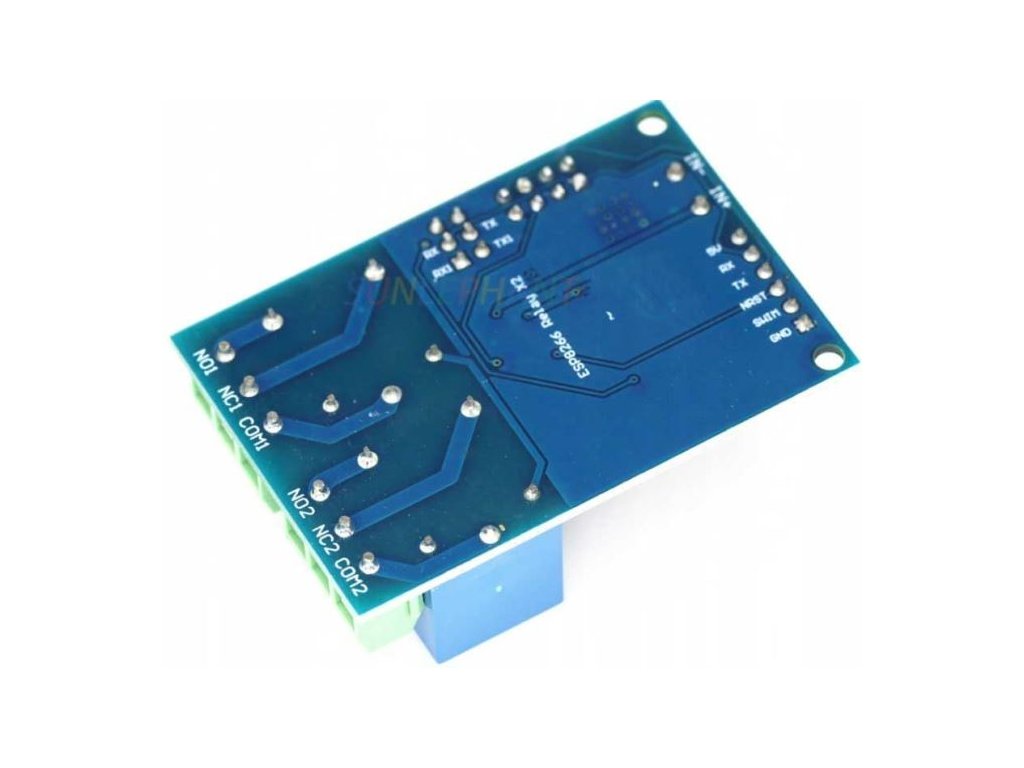

COM1: veřejný terminál;
NC1: Normálně sepnutý konec, relé je před zatažením zkratováno pomocí COM1 a po zatažení zavěsí
N01: Normálně rozepnuto, relé je před sepnutím pozastaveno a po sepnutí zkratováno na COM1.
COM2: veřejný terminál;
NC2: Normálně sepnutý konec, relé je před zatažením zkratováno pomocí COM2 a po zatažení zavěsí;
N02: Normálně rozepnuto, relé je před sepnutím pozastaveno a po sepnutí zkratováno na COM2.
Příkaz ovládání relé (hexadecimální formát):
Zapněte první relé: AO 01 01 A 2
Sepněte první relé: A 0 01 00 A 1
Zapněte druhé relé: A 0 02 01 A 3
Sepněte druhé relé: A 0 02 00 A 2
popis a návod např. zde:

https://manuals.plus/cs/lc/lc-5v-2-channel-wifi-relay-module-esp01-manual
