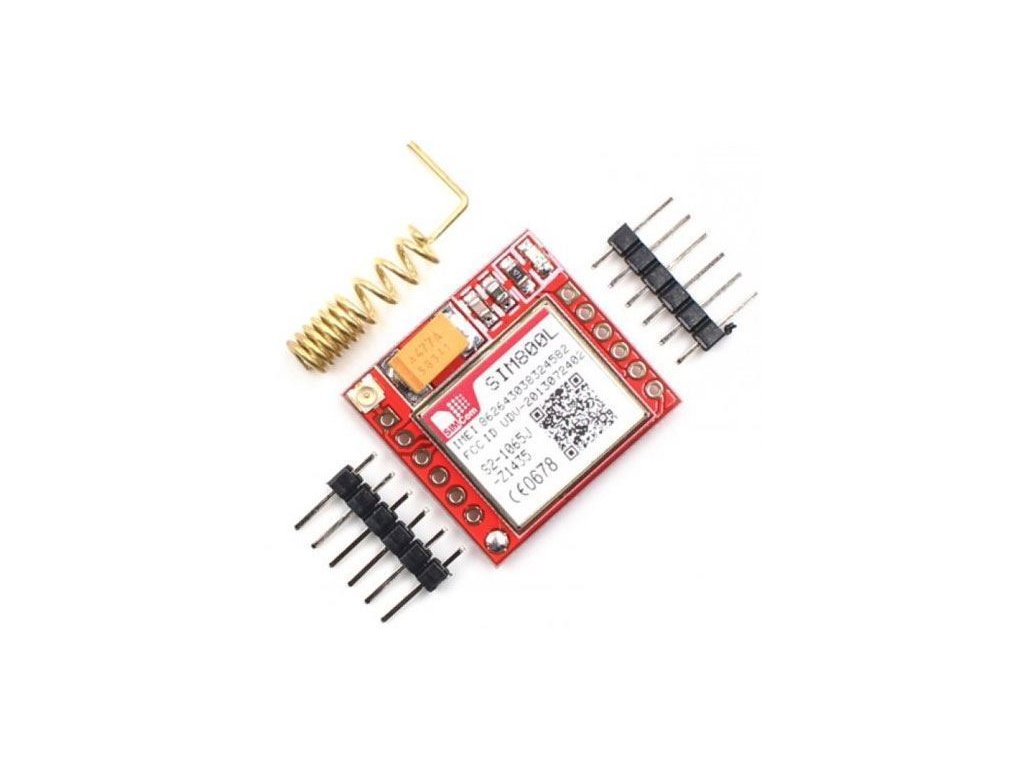

GSM modul SIM800L pro Arduino

Detailní popis produktu

Quad band GSM / GPRS modul s podporou frekvencí 850 / 900 / 1800 / 1900 MHz.
Po zapnutí se automaticky připojuje do domácí sítě podle simkarty.

Quad Band 850 / 900 / 1800 / 1900 MHz
Ovládání pomocí AT příkazů nebo knihovny pro Arduino
Komunikace přes sériový port
Napájecí napětí 3,7V - 4,2V
Slot pro microSIM
Se sluchátky a mikrofonem můžeme volat
Přijímá a odesíá SMS
Podporuje GPRS
Rozměry 25x23mm

**Popis zapojení:**
IPX ant. Externí anténa 1
NET - Externí anténa 2
VCC - Napájení 3,5 až 4,2 VDC
RST - (Arduino pin 2) Reset
RXD - (Arduino pin 11) Přijímací kanál
TXD - (Arduino pin 10) Vysílací kanál
GND - -Pin
LED - Indikátor stavu modulu
RING - Výstup vyzváněcího tónu
DTR - Režim spánku
MIC + - (P) Vstup mikrofonu +
MIC – - (N) Vstup mikrofonu -
SPK + - (P) Výstup reproduktoru +
SPK - - (N) Výstup reproduktoru

Dokumentace: https://www.hadex.cz/spec/m374c.pdf
