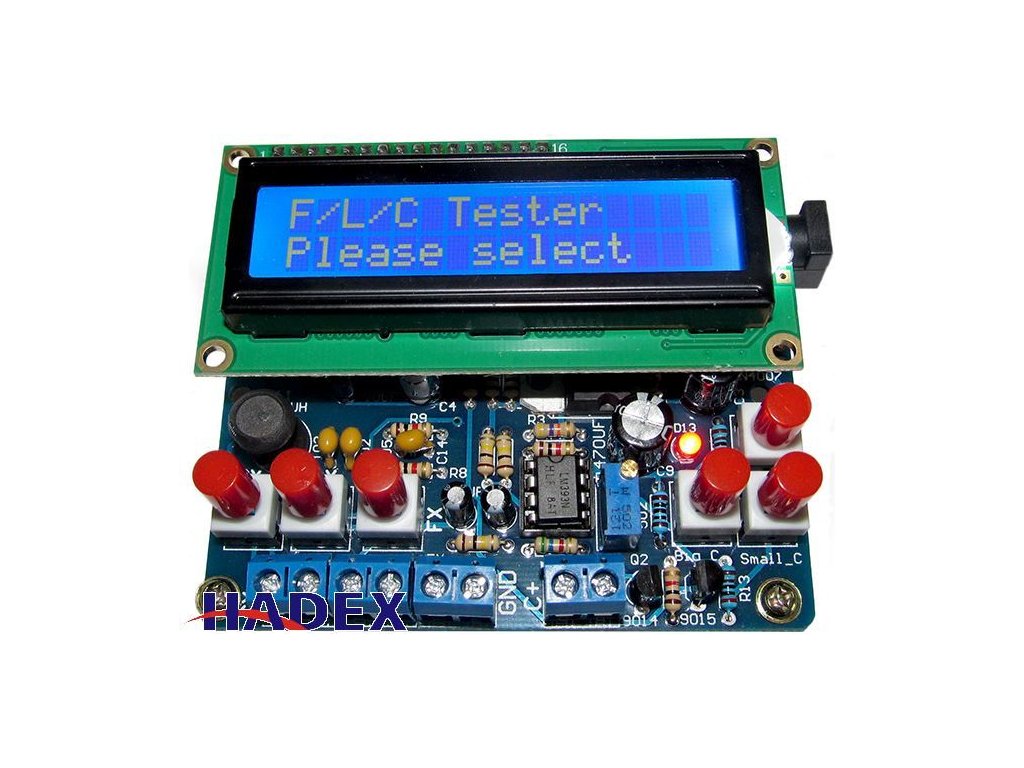

F-L-C tester s displejem LCD1602
Kód: HD-W860Detailní popis produktu

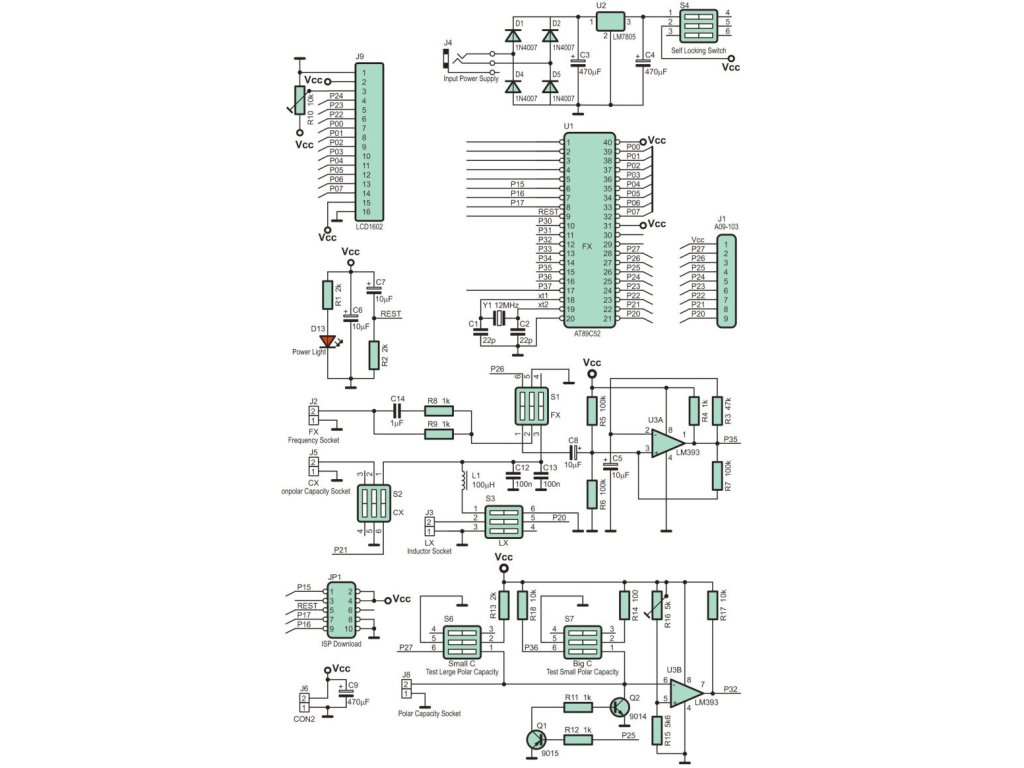

F-L-C tester s displejem LCD1602 Stavebnice představuje modul umožňující měřit kmitočet, indukčnosti a kapacity.Zapojení je díky použití mikroprocesoru AT89C52 velice jednoduché. Pro měřění elektrolytických kondenzátorů je zapojení doplněno dvojitým komparátorem LM393.
**Specifikace:**

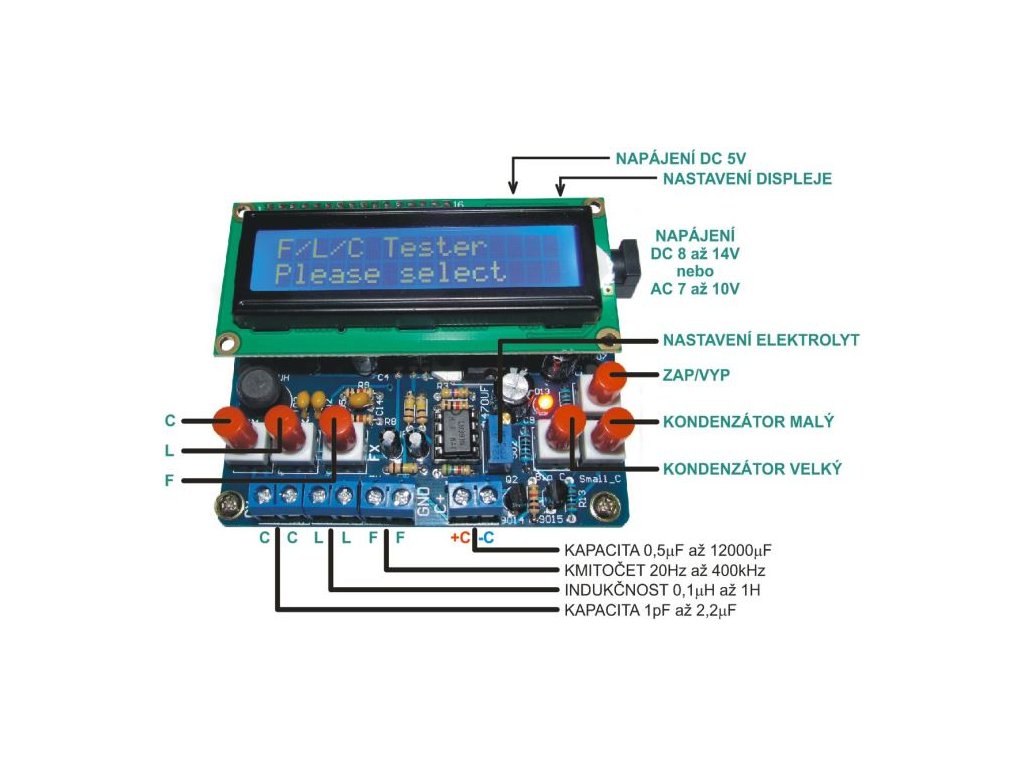

Napájení: DC 5V, DC 8 až 14V / AC 7 až 10V Odběr:30mA
Nepolarizované kondenzátory: 1pF až 2,2 F
Polarizované kondenzátory: 0,5 F až 12000 F
Indukčnost: 0,1 H až 1H
Kmitočet: 20Hz až 400kHz (nízké napětí!)

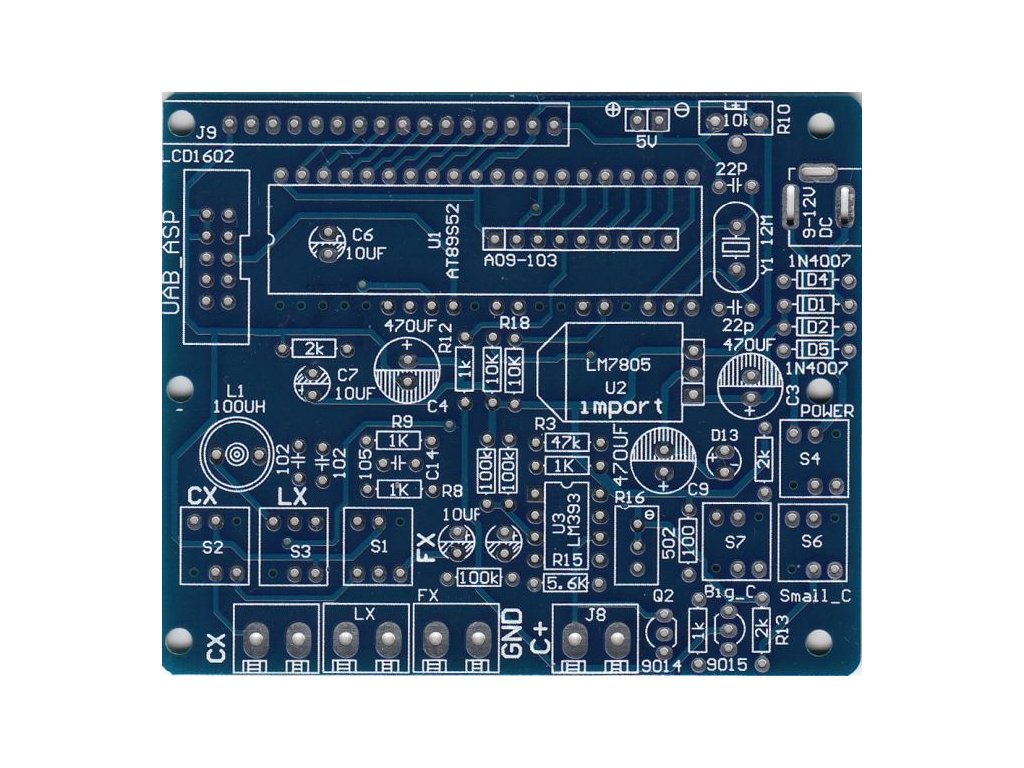

Rozměry plošného spoje: 83 × 69mm + 81 × 36mm
**Upozornění**
Kondenzátory C3 a C4 (470uF/16V)májí nevhodnou velikost (vysoká výška) Doporučujeme tyto kondenzátory nahradit kondenzátory I576A (100uF/16V) - Vyzkoušeno
Manuál k produktu je ke stažení zde
Doplňkové parametry
| Kategorie: | Měřící přístroje a indikátory |
|---|---|
| EAN: | 8596425094370 |
