EKG monitoring srdeční frekvence, modul s AD8232

Detailní popis produktu

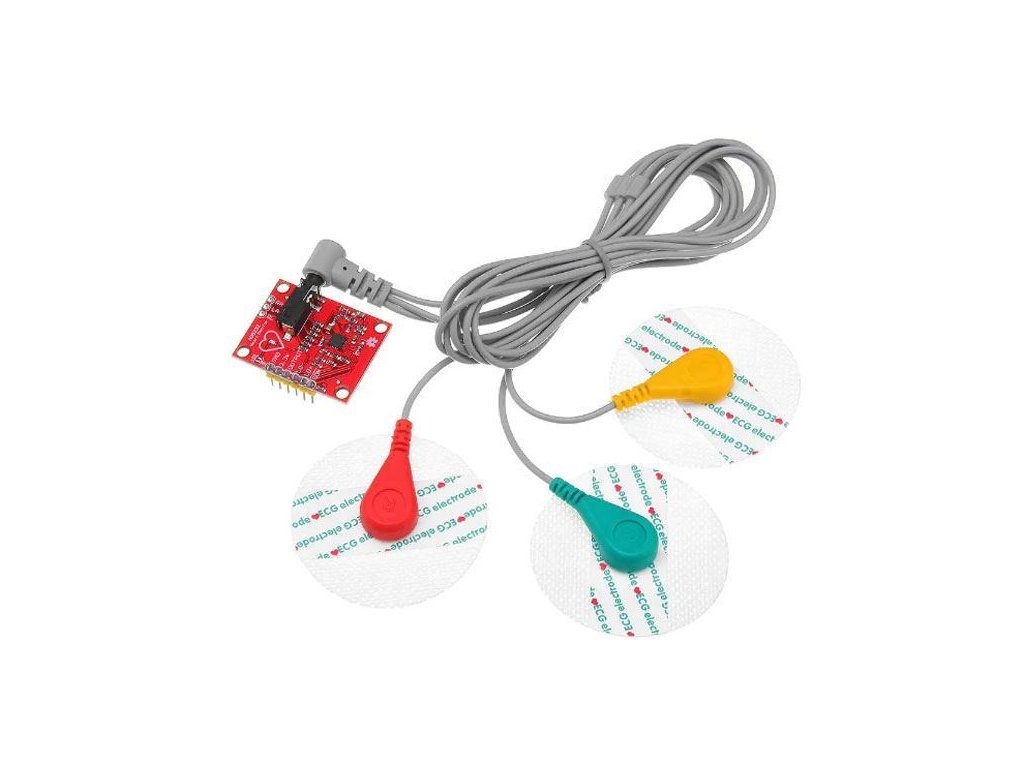

Modul se sondou pro měření elektrické odezvy srdce při srdečním tepu. Obvod AD8232 je určen pro měření EKG a další měření biopotenciálu. Modul se uplatní např. ve fitness a sportovním monitoringu a pro lidské zdraví nepředstavuje žádné riziko. Elektrody jsou pouze snímací a nemají žádný elektrický potenciál.
Pro úspěšné propojení modulu se senzorem AD8232 a Arduino desky je nutné zapojit celkem5 propojovacích pinů. Propojíme GND se zemí Arduina, 3.3V s 3,3V Arduina, OUTPUT s pinem A0, LO- s pinem D11 a LO+ s pinem D10. Datové piny LO- a LO+ je možné zapojit také na jiné volné piny. Analogový pin OUTPUT pak můžeme zapojit na jiný volný analogový pin. Ale při kterékoliv ze zmíněných změn je nutné tuto volbu provést také na začátku programu. Poslední pin SDN není v tomto příkladu využit, ale slouží pro uspání celého modulu, které lze realizovat připojením tohoto pinu na zem.



Dokumentace: https://www.hadex.cz/spec/m544.pdf
