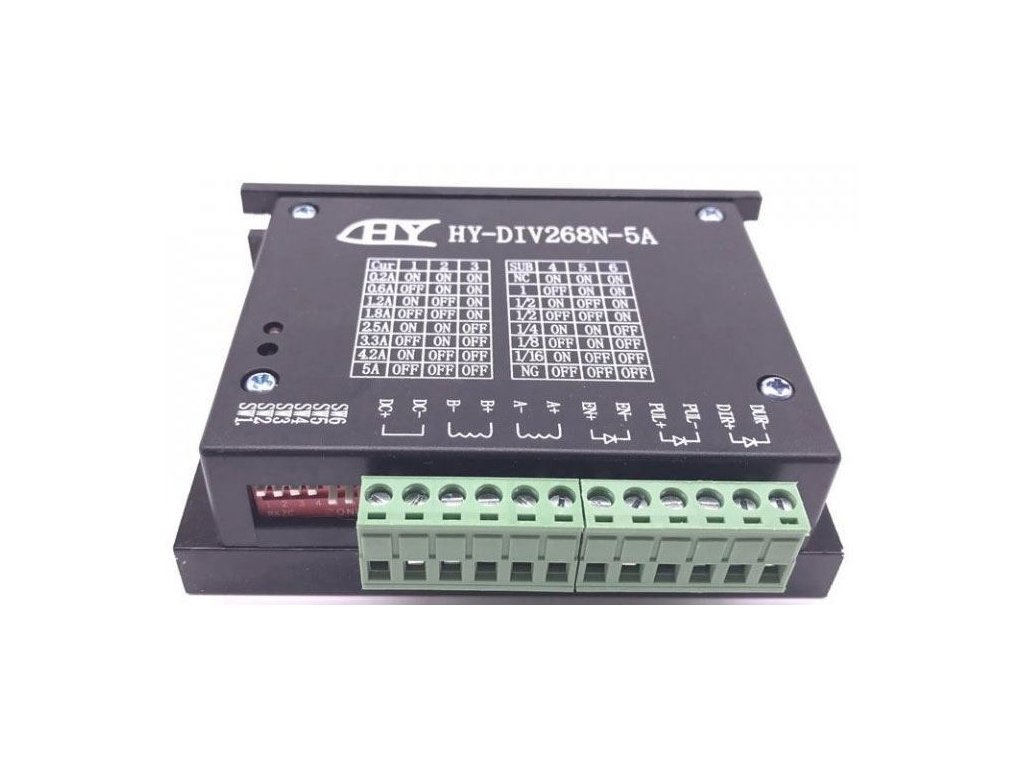

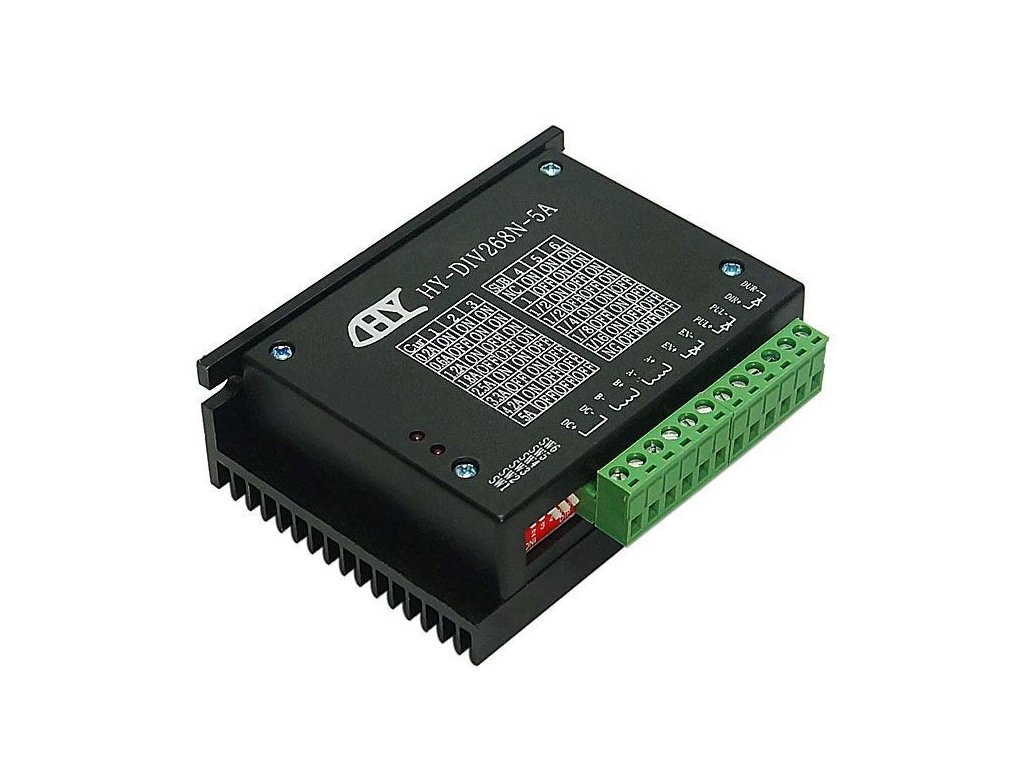

Driver, řadič pro krokové motory, modul HY-DIV268N-5A

Detailní popis produktu

Driver, řadič pro krokové motory, modul HY-DIV268N-5A Modul je určen pro řízení jednoho bipolárního krokového motoru signály PUL a DIR. Obsahuje obvody pro mikrokování a zmenšení pracovního proudu při nečinnosti, které omezí přehřívání motoru. Může být použit s jakýmkoliv motorem do rozměru NEMA24.

**Specifikace:**
Rozsah napájecího napětí: +8 až 42VSS
Doporučené pracovní napětí: max. +36V
Maximální výstupní proud: 5A
Doporučený výstupníproud: 4A
Nastavení proudu
Stacionární proud je automaticky snížen o polovinu
Ochrana podpěťová, nadproudová, tepelná a proti zkratu na výstupu
Celkový odpor v sepnutém stavu (Ron) = 0,4 Ohm (typ.)
Mikrokrokování: 1/2, 1/4, 1/8 a 1/16 základního kroku
Maximální vstupní napětí všech vstupů: +5.5V
Maximální frekvence na vstupu PUL: 200kHz
Vestavěné pull-down rezistory na vstupech: 100 kOhm (typ.)

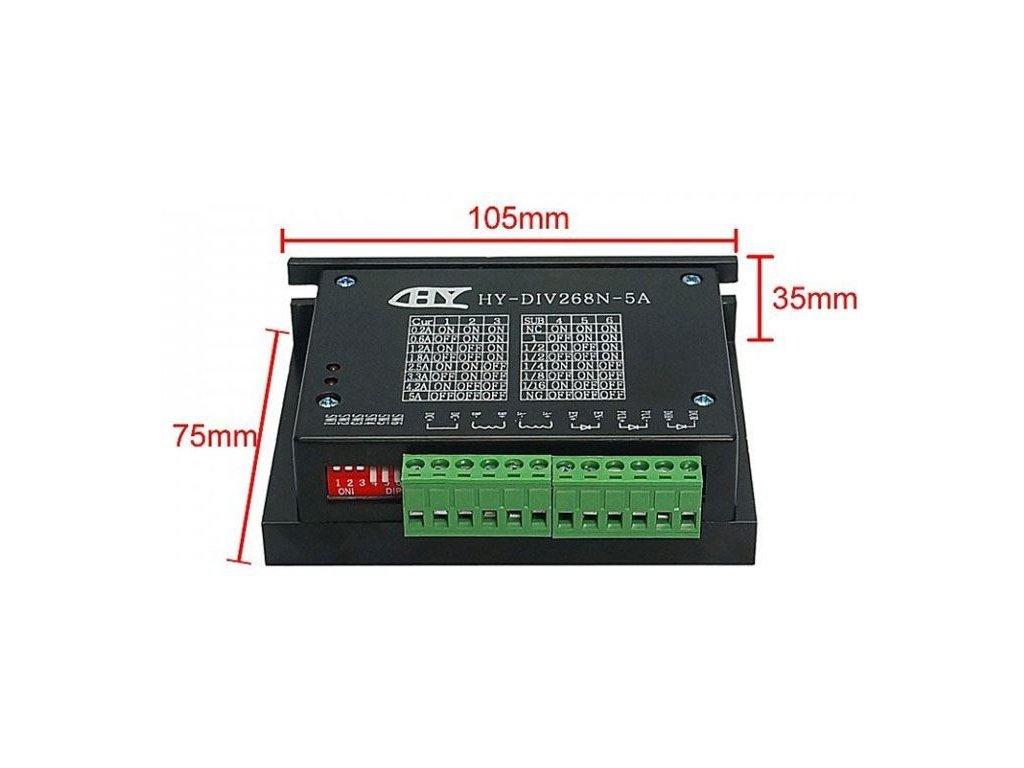

Velikost: 91x76x36mm
Váha: 156g
