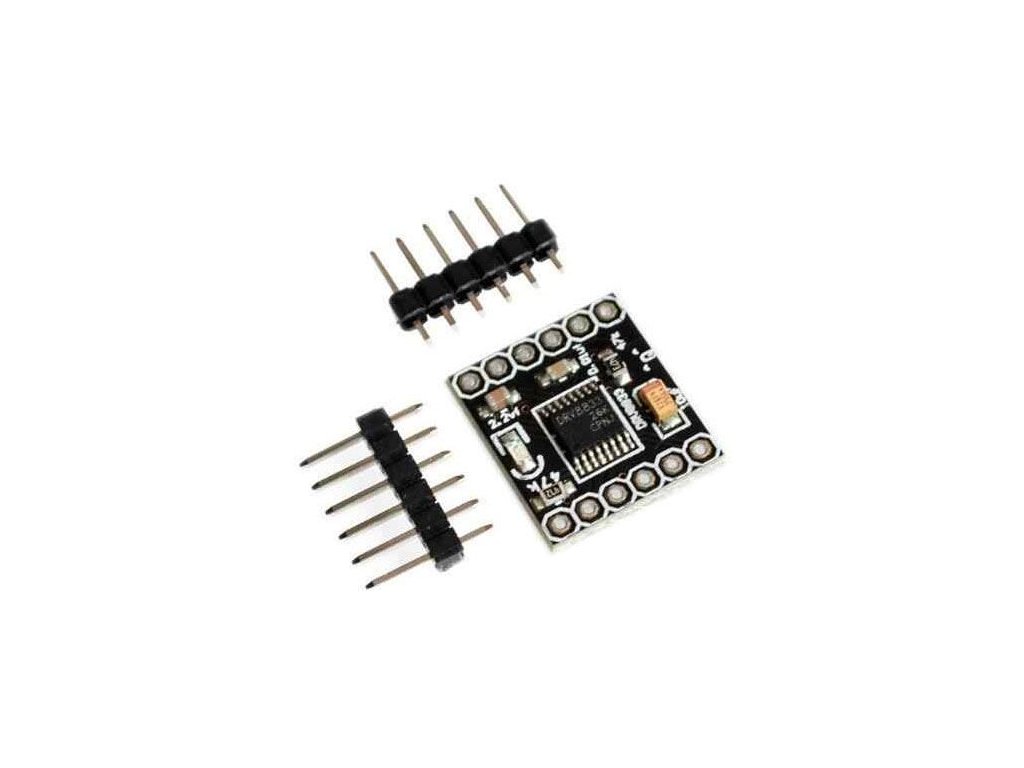

Driver, řadič pro 2 DC motorky 3-10V, modul DRV8833

Detailní popis produktu

Driver, řadič pro 2 DC motorky 3-10V, modul DRV8833 Popis výrobku
Parametr:

Velikost: 18,5 * 16mm

Vstupní napětí: 3-10V

Jednosměrný proud H výstupu: 1,5A, může řídit 2 stejnosměrný motor.

Vestavěná ochrana proti nadproudu, ochrana proti zkratu, ochrana před napětím a ochrana před přehřátím. Režim spánku s nízkou spotřebou.

Použití: může řídit následující 1,5A stejnosměrný motor a 4vodičový krokový motor.

Pokyny:

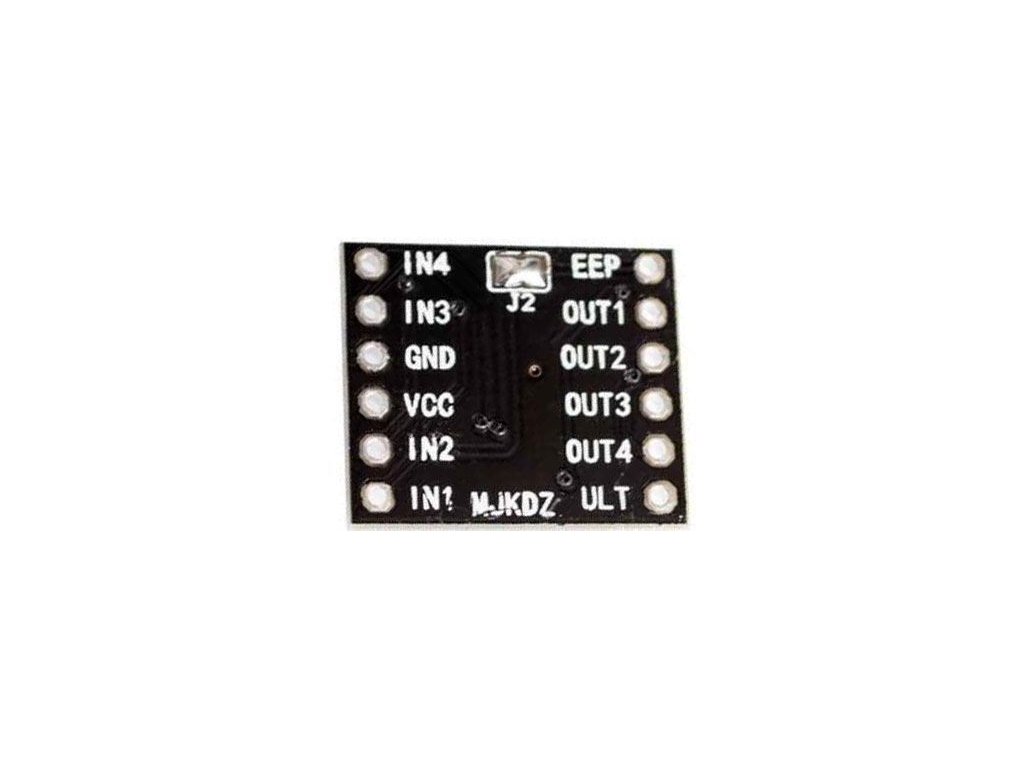

Nízká úroveň EEP (sleep) pro režim spánku (je třeba odpojit modul po pájených spojích J2)

OUT1,0UT2 pro 1 H most, odpovídající ovládání pro IN1, IN2.

OUT3,0UT4 pro druhý H můstek, odpovídající řízení pro IN3,IN4.

ULT (fault) pro ochranu výstupu, výchozí není.

Vstupní napětí VCC 3V-10V.


Specifikace k produktu je ke stažení zde
