Dálkové ovládání - přijímač + vysílač 433MHz 4 kanálový, napájení 24V

Detailní popis produktu

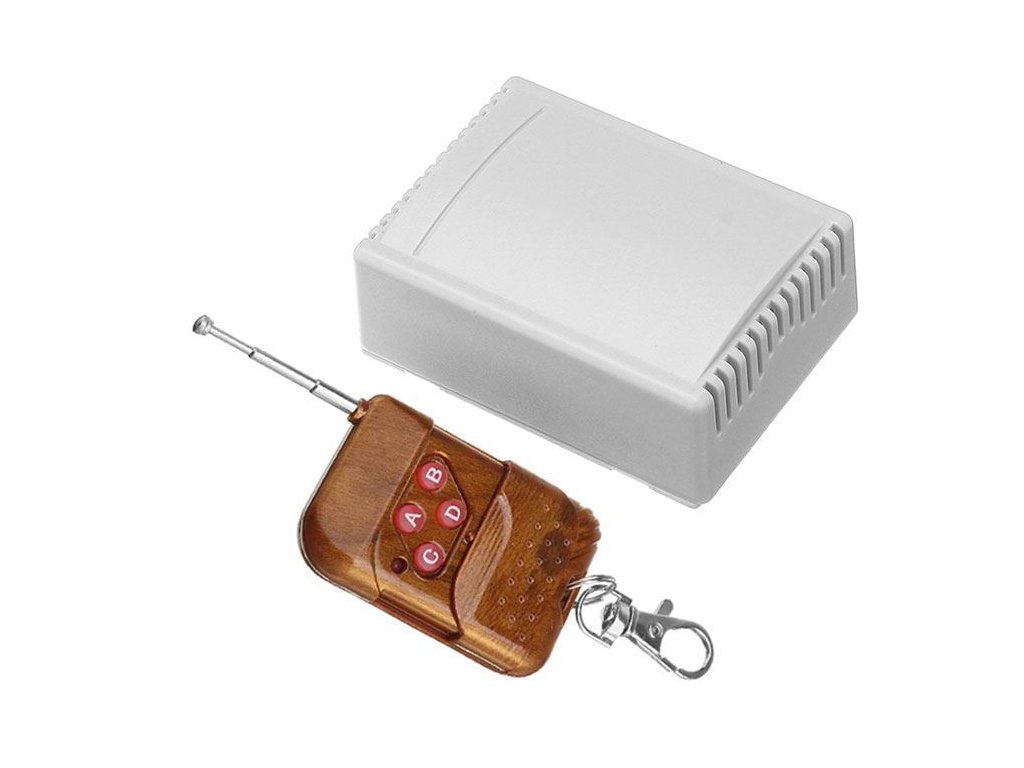

Čtyřkanálový set přijímače a vysílače dálkového ovládání 433,92MHz s pevným, učícím se kódem pro ovládání různých zařízení nebo spotřebičů s napájecím napětím do 230V a příkonem do 2000W. Přijímač mámalé a kompaktní rozměry a jednoduché a intuitivní ovládání.

**Kompatibilita a nastavení:**
Přijímač je kompatibilní s většinou ovládačů, vysílajících na frekvenci 433,92MHz a kódováním EV1527.Párování přijímače a vysílače je velice jednoduché pomocí párovacího tlačítka, po jehož krátkém stisku a následným zavysíláním ovládače se uloží kód pro aktivaci zařízení. Při dlouhém stisku párovacího tlačítka (3sec) se všechny přihlášené ovládače vymažou. Propojovacím jumperem lze nastavit výstupní signál ve tvaru impulsu nebo změny stavu. Změnu stavu je možno dále volit buď jako autonomní zapínání a vypínání každého kanálu jedním tlačítkem nebo jako výběr-přepínání jednoho ze čtyř kanálů.

Bez zapojení nebo pin 3-4: Okamžitý režim - stisknutím tlačítka na spínači dálkového ovládání sena čas přidržení tlačítka aktivuje odpovídajícím relé. Pokud tlačítko uvolníte, relé se vypne.

Pin 1-2: Flip-Flop režim -v tomto režimu tlačítky A,C(B,D) ovládáme relé A,C(B,D) při stisku tlačítkaA(B) se relé A(B) přepne do zapnutého režimu a relé C(D) vypne, stejný postup platí opačně.

Pin 2-3 nebo 3-4: On/Off režim - v tomto režimu stiskem tlačítka aktivujeme odpovídající relé a opětovným stiskem stejného tlačítka se toto relé vypne.

**Technické parametry:**
Bezdrátový přenos 433,92MHz, pevný kód, kódování EV1527
Výstupní kontakt: 4x relé, zatížitelnost 30VDC nebo 230VAC/10A
Výstupní signály ve tvaru impulsu nebo změny stavu - volitelné
Napájení 24V/ 5mA stand-by, 20mA při aktivaci

**Rozměry:**
72x52x25mm - základna
55x39x13mm - vysílač
**Poznámka**
Přiložený vysílač je včetně baterie

**Zapojení:**kontakty GND - 12V je napájení 24V ( na desce je špatně 12V)

spínací kontakty relé -

1-2-3- relé D

4-5-6 relé C

7-8-9 relé B

12-11-10 relé A
