Automatický přepínač sítí - napájení 2P 230V 63A - NLQ4-125/2P pro FVE

Detailní popis produktu

Automatický přepínač sítí - napájení 2P 230V 63A - NLQ4-125/2P pro FVE Přepínač sítí obsahuje pasivní silové kontakty s funkcí přepínače 2P a ovládací kontaky, které jsou určené pro ovládání zařízení v závislosti na přítomnosti síťového napětí. Přepínač sítí lze využít ik jiným účelům např. k připojování rozličných spotřebičů v závislosti na dostupnosti energie, např. ze solárních panelů.
**FUNKCE OVLÁDÁNÍ:**

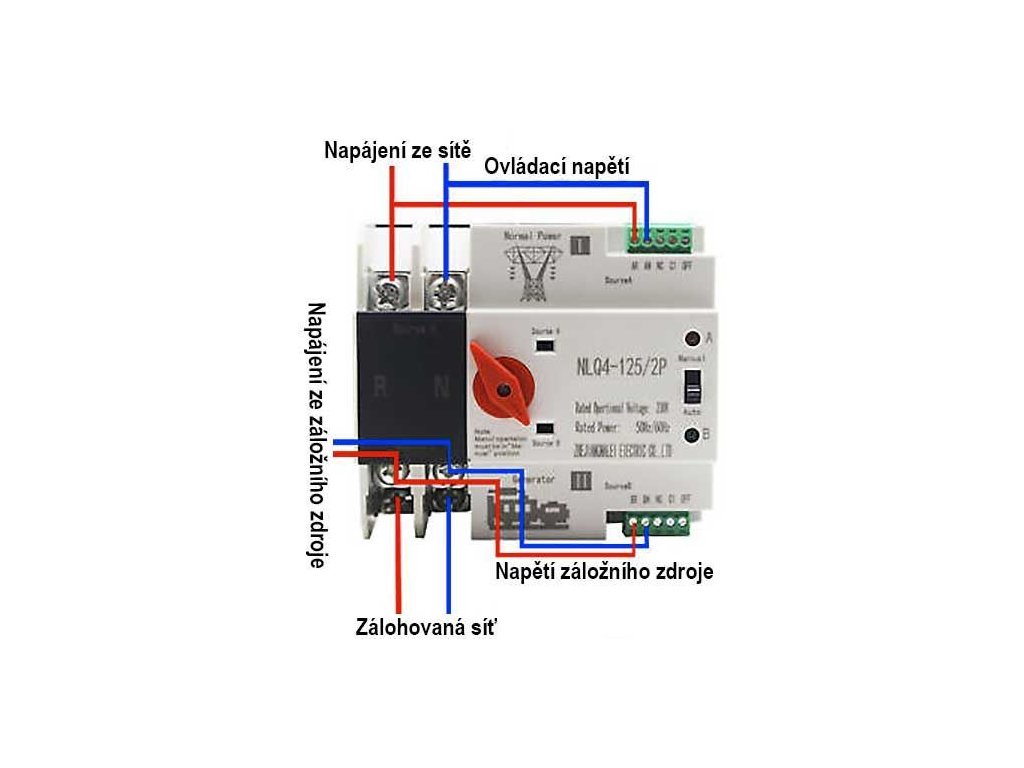

- pro spránou funkci je nutné, aby bylo k dispoziciovládací napětí na obou vstupech A i B. (AR,AN+BR,BN).
- ovládací - řídící vstup je A (AR,AN). Pokud je na tomto vstupu síťové napětí, zařízení se automaticky přepne do pracovní polohy I (power A).Síťové napětí musí být zároveň i na podpůrném vstupu B (BR,BN), jinak by nebyla energie pro přepnutí zařízení na záložní napájení při výpadku sítě.
- pokud dojde k výpadku síťového napětí na ovládacím vstupu A (AR,AN) a zároveň je k síti připojen i vstup BR,BN, zařízení se automaticky přepne do polohy II (B).
- silové kontakty lze ovládat i manuálně pokud je šoupátkový přepínač v poloze ”manual” anebo na ovládacím vstupu B není napětí.
- Funkce zařízení je nezávislá na přítomností napětí na silových kontaktech. Kontakty lze proto využít izolovaně od ovládacího napětí, např. pro spínání DC napětí 12-24V
- Pro ovládání vstupu A + B lze použít i jen jednu, galvanicky neoddělenou síť-ověřeno. Má to smysl v případě, kdy je potřeba řídící vstup A (AR,AN) ovládat nějakým dalším zařízením,např. sledovačem stavu baterie FV elektrárny a zároveň je potřeba stejnou sítí napájet i kontakty B (BR,BN)
**PROVOZNÍ FUNKCE:**
- **přepínač sítí:**- přepínat lze dva zdroje energie, přičemž jako zálohu lze použít veřejnou síť anebo domácí fotovoltaickou elektrárnu, bateriovou UPS atd. Tzn, zapojit lze i iinverzně, na vstup I (A) připojit veřejnou síť a na vstup II (B) připojit záložní zdrojenergie. Některé modely přepínače sítí mají na obalu nakreslené symboly stě a generátoru, ale funkce je stejná. Vždy obsahují jeden ovládací vstup řídící a druhý podpůrný.
- **zapínání různých spotřebičů** - zapne zvolené spotřebiče, pokud je k dispozici elektrická energie na vstupu I (A). Zapínat lze ohřev akumulační nádoby nebo bojleru, nabíjení elektroauta, čerpadla apod. Pokud je k silovýmkontaktům připojen i záložní zdroj energie, tak lze spotřebič přepojit k záložnímu zdroji energie (viz.výše-přepínač sítí)
**Specifikace:**
Jmenovitý provozní proud: 63A
Jmenovité provozní napětí:230V
Jmenovitá frekvence: 50Hz-60Hz
Doba přepnutí: <30ms
Izolační napětí: 690VAC
Počet pólů: 2P (2x přepínací kontakt)

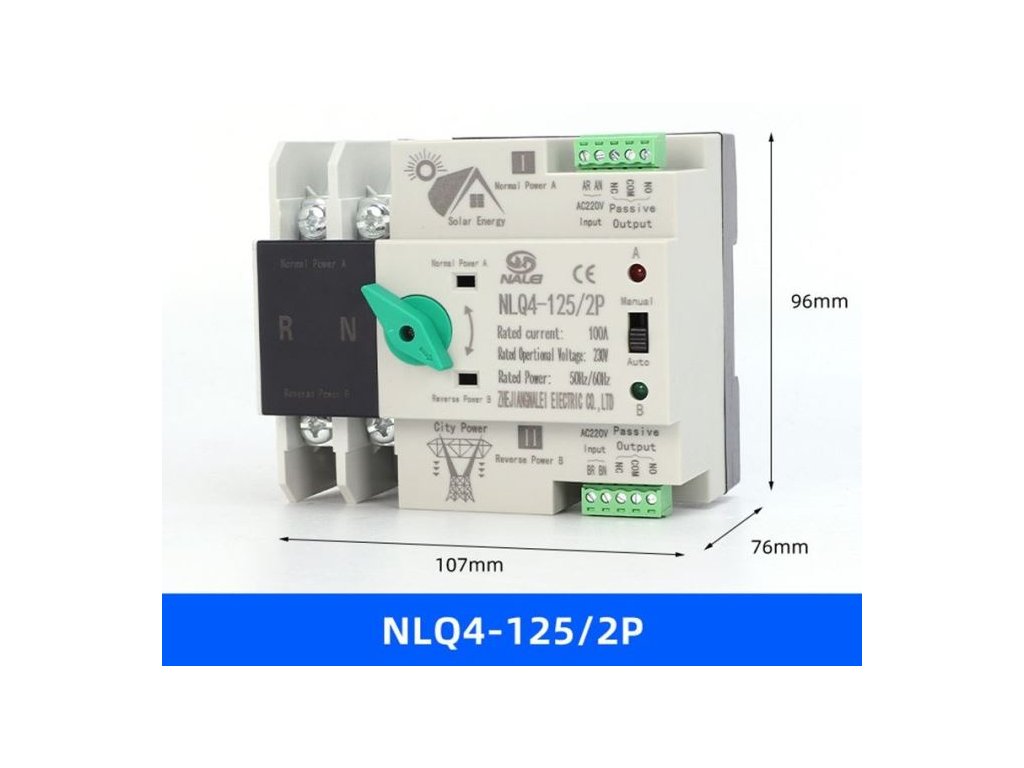

Rozměry: 107x96x76mm

**Upozornění:**
Pokud je zařízení využito jakopřepínač sítí, tak napětí obou sítí musí být shodné s tolerancí ±15%
